使用PQ3198电能质量分析仪对变频器的维保

时间:2024-02-29 19:45:22 来源:日本日置 点击:210次

使用PQ3198电能质量分析仪现场对变频器的维保

使用日本日置的PQ3198电能质量分析仪,可以在现场1台仪器同时测量变频器的维保,运转检查和故障排查等数据。

使用PQ3198对变频器的维保要点

・电能质量分析仪PQ3198用于测量工频(50/60Hz),但也可以在以下频率范围内测量变频器的输出端。

2基波频率:40~70Hz

载波频率:~20kHz

・可以同时测量所有与变频器相关的数据,例如电压/电流有效值、电压/电流基波值、冲击电流、功率、效率、电能、谐波、高次谐波(~80kHz)等。

・使用直流三相变频器,也可以用一个仪器来测量效率。

・为了更准确地测量变频器,我们建议使用功率分析仪PW6001PW3390。功率分析仪和电能质量分析仪PQ3198的电压有效值因测量频带的不同(载波频率的谐波成分的影响)而不同。电流有效值和功率值接近(因为电流波形接近基波)。

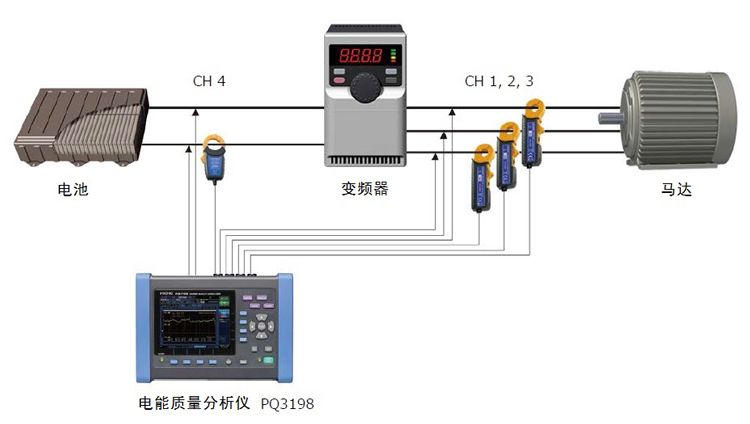

PQ3198电能质量分析仪对变频器的维保

对变频器的维保要点使用测量仪器

电能质量分析仪PQ3198(仅主机,标配PC应用软件)

电能质量分析仪PQ3198-92(标配600A传感器4个,PC应用软件)

电能质量分析仪PQ3198-94(标配6000A传感器4个,PC应用软件)

● 可按照全球标准检查电能质量问题(IEC61000-4-30 ClassA)

● 连续进行高精度的测量(V:标准电压的±0.1%,A:±0.1% rdg. ±0.1% f.s. W:±0.2% rdg. ±0.1% f.s.)

● 还可测量高次谐波成分(Supraharmonics),电压测量高达80kHz的宽频带

● 瞬间过电压峰值zuida6000V,可测量更高700kHz

● zuida可测AC 6000A

● 使用(ch1,ch2,ch3)和ch4可进行双系统的功率测量和效率运算

● 可以进行变频器的简单测量,基本频率40~70Hz载波频率~20kHz

● 使用附件PQ ONE能够制作简单的报告

● 使用GPS选件,可保证多台仪器间的数据同步

电能质量分析仪PQ3198

AC/DC自动调零电流传感器CT7736

日本日置的AC/DC自动调零电流传感器 CT7736直流电压输入600A的电流传感器,带宽DC~5kHz (-3dB) 额定输入电流AC/DC 600A 输出电压1mV/A 钳口直径:33mm

● 用于无温度变化的场所的短时间测量

● 通过显示器单元在现场确认测量值

● 根据用途可向存储记录仪数据采集仪进行4种输出(与显示器单元一起使用) 波形输出、有效值输出、峰值输出、频率输出

电流传感器CT7736

AC/DC自动调零电流传感器CT7731

AC/DC自动调零电流传感器 CT7731带宽DC~5kHz(-3dB);额定测试电流AC/DC 100A;输出电压1mV/A;可测导体直径φ 33mm

● 用于无温度变化的场所的短时间测量

● 通过显示器单元在现场确认测量值

● 根据用途可向存储记录仪、数据采集仪进行4种输出(与显示器单元一起使用) 波形输出、有效值输出、峰值输出、频率输出

AC/DC电流传感器CT7700系列仅有单机是无法使用的。请在连接至存储记录仪/数据采集仪等时与显示器单元CM7290配套使用。

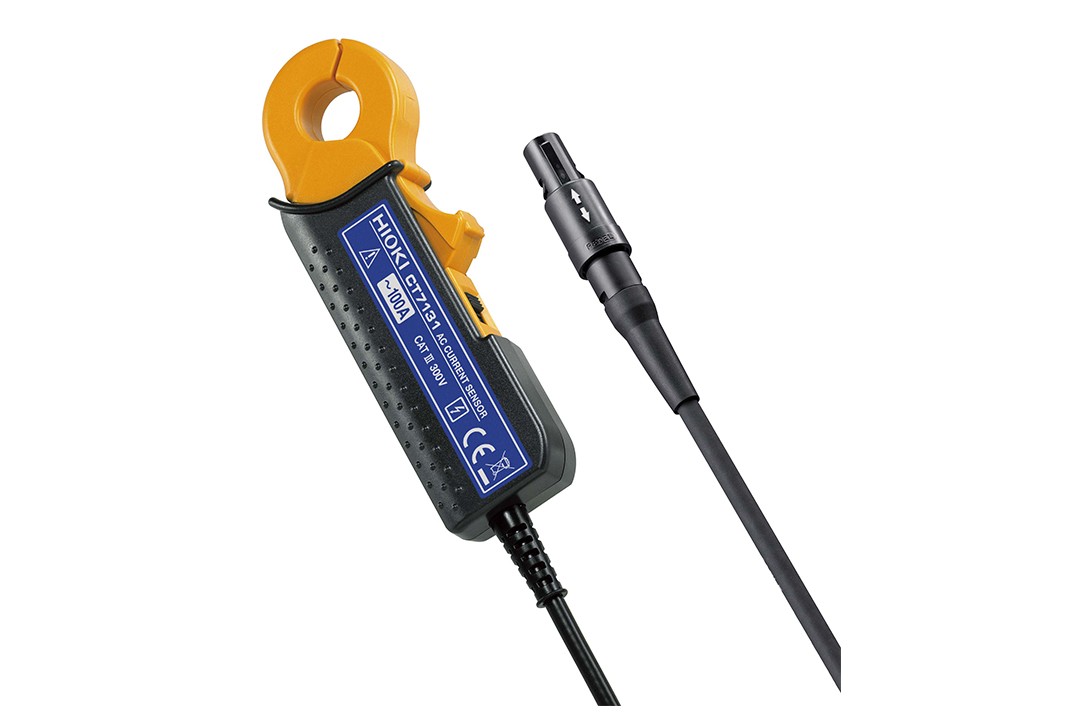

电流传感器CT7731

AC电流传感器CT7136:AC 600A, φ46mm, 线长2.5m

AC电流传感器CT7136

AC电流传感器CT7131:AC 100A, φ15mm, 线长2.5m

AC电流传感器CT7131
