日本日置功率分析仪PW3390

日本日置功率分析仪PW3390测量马达、变频器的功率转换效率的功率分析仪,实现别的功率基本精度±0.04%rdg.±0.05%f.s.,200kHz的测量频带,高频也很稳定的振幅和相位精度,实现机身小型/轻巧化,满足现场和研究室的高精度测量,50ms高精度高速运算过渡状态的功率,同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目,多个系统的同时测量中可zui多采集8台同步的数据,使用钳形电流传感器进行简单的功率测量

产品详情

日本日置功率分析仪PW3390

测量马达、变频器的功率转换效率的功率分析仪
● 实现别的功率基本精度±0.04%rdg.±0.05%f.s.
● 200kHz的测量频带,高频也很稳定的振幅和相位精度
● 实现机身小型/轻巧化,满足现场和研究室的高精度测量
● 50ms高精度高速运算过渡状态的功率,同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目
● 多个系统的同时测量中可zui多采集8台同步的数据
● 使用钳形电流传感器进行简单的功率测量
● 新燃油效率标准WLTP的电流、功率平衡测量
※PW3390主机无法单独测量。请根据测量目的另外购买选件中的电压线、电流传感器。
※马达分析以及D/A输出在之后是无法追加的,请注意。


日本日置功率分析仪PW3390

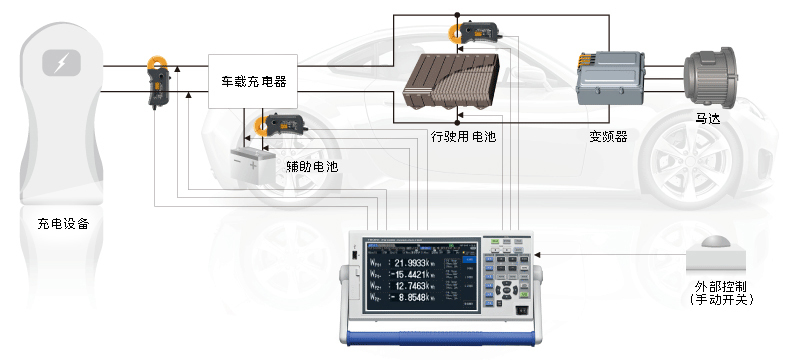

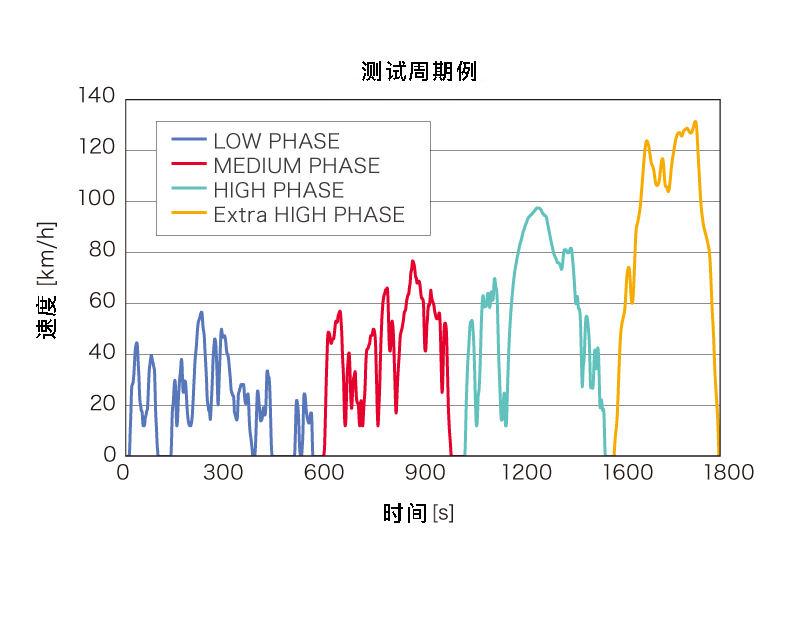

功率分析仪PW3390新燃油效率标准WLTP模式的性能评估试验

按照进行WLTP标准燃油效率测量时,要求准确测量系统中各处电池的充放电的电流累积和功率累积情况。高精度钳形电流传感器和PW3390卓越的DC精度,以及间隔50ms的电流累积和功率累积功能有效的进行车辆的燃油效率性能的评估。

日本日置功率分析仪PW3390

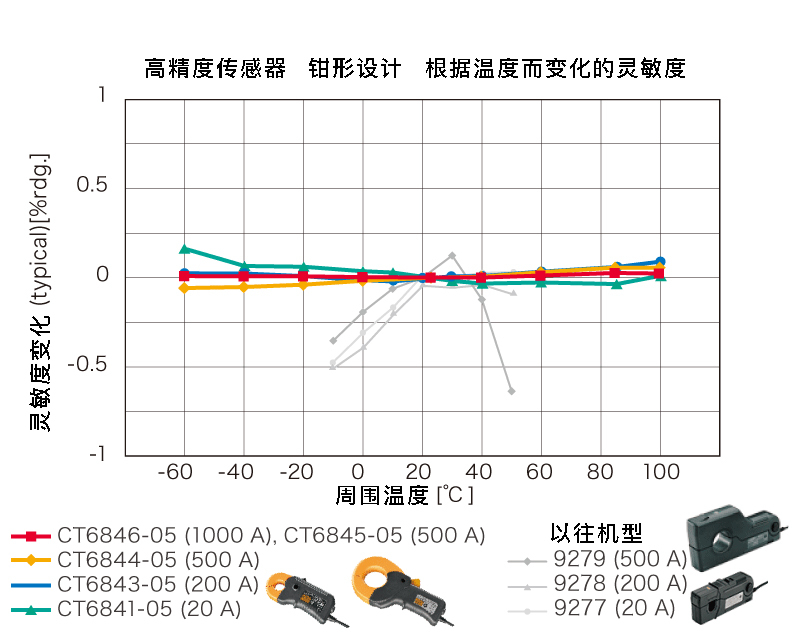

功率分析仪PW3390适用于进行车辆测量的电流传感器

钳形设计的高精度传感器无需切断电线即可快速接线。使用温度范围-40℃~85℃。具备优良的温度特性,基本在车辆的引擎箱中也能实现高精度测量。

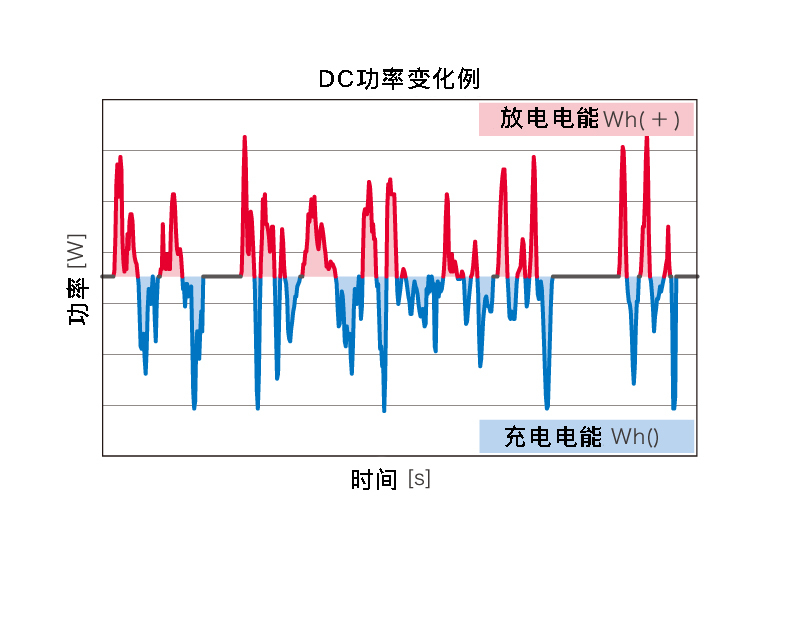

功率分析仪PW3390不同极性的电流、功率累积功能

DC的累积测量是以每500kS/s的采样率分极性进行充电功率和放电功率的累积,并分别测量累积时的正方向电能、负方向电能、和正负方向电能之和。即便是电池快速反复进行充放电时,也能准确的测量充电量和放电量的情况。

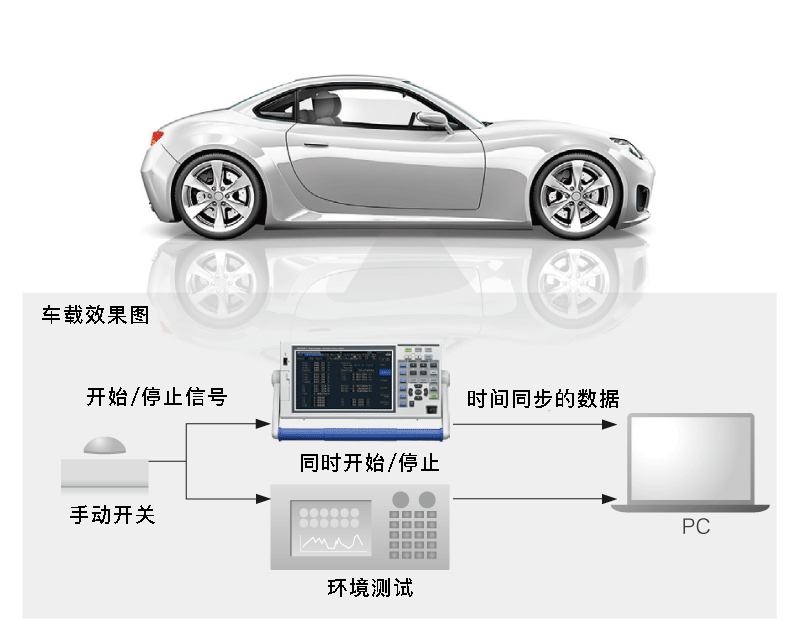

功率分析仪PW3390通过外部控制和周围设备联动

使用外部控制端扣,可以控制累积的开始/停止和画面拷贝等操作。进行实车的性能评估时,也能很轻松的通过手动开关控制,或和其他设备进行时间连接。


日本日置功率分析仪PW3390的测量参数:

测量线路单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通道之间绝缘
基本测量项目频率、电压有效值、电压平均值整流有效值换算值、电压交流成分、电压单纯平均值、电压基波成分、电压波峰+、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流平均值整流有效值换算值、电流交流成分、电流单纯平均值、电流基波成分、电流波峰+、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效率、损耗
电流累积、有功功率累积

PW3390-03:马达扭矩、转数、马达功率、转差率
谐波测量测量通道数:4ch,同步频率范围:0.5 Hz〜5 kHz
分析次数:zuida100次
干扰测量运算通道数:1ch(从CH1〜CH4中选择)
zuida分析频率:200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz

马达分析
(PW3390-03)

输入通道数:3ch(CH A, CH B, CH Z)
测量项目:电压、扭矩、转数、频率、转差率、马达功率
测量量程电压: 15〜1500 V, 7档量程
电流: 0.1 A〜20 kA (根据所用传感器,量程结构会有变化)
功率 : 1.5000 W〜90.00 MW (根据电压量程/电流量程/测量线路组合来自动决定)
频率 : 0.5 Hz〜5 kHz

基波精度
(45Hz~66Hz)

电压 : ±0.04% rdg. ±0.05% f.s.
电流 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
功率 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
同步频率范围0.5 Hz〜5 kHz
频带DC, 0.5 Hz〜200 kHz
数据更新率50 ms (谐波测量/频率测量 : 45Hz以下时根据频率而定)
显示更新率200 ms (独立于内部数据更新率,波形、FFT根据画面而定)
自动保存功能按各个间隔保存至CF卡( 不能使用U 盘) : OFF, 50 ms〜60 min, 15档切换
接口USB (通讯/存储), LAN, CF卡, RS-232C, 同步控制, 外部控制
电源AC 100〜240 V, 50/60 Hz, 140 VA
体积及重量340 W × 170 H × 156 D mm, 4.6 kg
附件使用说明书×1, 测量指南×1, 电源线×1 , USB电缆 (0.9m) ×1, 输入线标签×2, D-sub用连接器 ×1 (PW3390-02, PW3390-03)

 日本日置功率分析仪PW3390

日本日置功率分析仪PW3390的选件:

直接连接式高精度电流输入

电流直接输入单元 PW9100:实现高精度测量的功率分析仪选件
200A以下(高精度)
AC/DC电流传感器CT6862:频率特性,振幅DC〜1 MHz,相位DC〜300 kHz;额定电流AC/DC 50A;输出电压2 V/ 50 A;可测导体直径φ 24 mm
AC/DC电流传感器CT6863:频率特性,振幅DC〜500 kHz,相位DC〜300 kHz;额定电流AC/DC 200A;输出电压2 V/ 200 A;可测导体直径φ 24 mm
AC/DC电流探头 CT6841:频率特性,额定电流DC〜1 MHz, AC/DC 20A,输出0.1 V/A;可测导体直径φ 20 mm
AC/DC电流探头 CT6843:频率特性,额定电流DC〜500 kHz,AC/DC 200A,出力0.01 V/A;可测导体直径φ 20 mm
钳式传感器 9272-10:适用于变频器电流测量的电流传感器

500A以下(高精度)
AC/DC电流传感器 9709:频率特性,振幅DC〜100 kHz,相位DC〜100 kHz;额定电流AC/DC 500A;输出电压2 V/ 500 A;可测导体直径φ 36 mm
AC/DC电流探头 CT6844:频率特性AC/DC500A,额定电流DC〜200kHz, 输出4mV/A;可测导体直径φ 20 mm以下
AC/DC电流探头 CT6845:频率特性DC〜100kHz,额定电流AC/DC500A, 输出4mV/A;可测导体直径φ 50 mm以下

1000A以下(高精度)
AC/DC电流传感器 CT6865:宽频带、高精度测量的电流传感器,1000A
AC/DC电流探头 CT6846:频率特性DC〜20kHz,额定电流AC/DC1000A, 输出2mV/A;可测导体直径φ 50 mm以下

4000A以下(高精度)
传感器单元CT9557:单独使用电流传感器时的供电;4ch,带计算功能、波形/RMS输出
连接线CT9904:HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1 m (CT9557计算输出和用于连接PW6001/PW3390)

AC/DC电流传感器 CT6865:宽频带、高精度测量的电流传感器,1000A
AC/DC电流探头 CT6846:频率特性DC〜20kHz,额定电流AC/DC1000A, 输出2mV/A;可测导体直径φ 50 mm以下

PL23(10pin)-ME15W(12pin)转换
转换线CT9900:电流传感器连接头10pin-12pin转换

2000A AC/DC电流输入
AC/DC电流传感器 CT7642:带宽DC~10kHz(-3dB);额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm2
AC/DC自动调零电流传感器 CT7742:带宽DC~5kHz(-3dB);额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm

6000A电流输入
AC柔性电流钳 CT7040系列:即便在狭小区域也能轻松测量

电压输入
电压线L9438-50:红、黑各, 3m 长,鳄鱼夹2个。
电压线L1000:标配,红/黄/蓝/灰各1, 黑4,3m长,鳄鱼夹×8
延长线L4931:用于香蕉插头式连接线的延长线,1.5m
连接转换器PW9000:用于三相3线
连接转换器PW9001:用于三相4线
抓状夹9243:用于L4930/9197/9322,CAT III 1000V,196mm长
插口输入线 9448:供 100V 工业电源, 线长2m (6.56ft)

连接用
连接线 L9217:线两端都有绝缘BNC 连接器,并连接至输入模块上的绝缘BNC连接器。 长1.6m
LAN电缆 9642:直连以太网线, 用于直连至交叉的转换线,5m 长
连接电缆(同步) 9683:同步用, 1.5 m长
RS-232C 连接线 9637:9pin-9pin,1.8m长

保存媒介
PC卡 9830:带PC卡套,2GB
PC卡 9729:带PC卡套,1GB
PC卡 9728:带PC卡套,512MB

携带箱
携带箱 9794:用于在运输途中保护3390的硬箱,带滑轮。
