BT500蓄电池测试仪让您更方便维护蓄电池

时间:2020-04-24 19:26:42 来源:美国福禄克 点击:235次

蓄电池维护中的几大误区

蓄电池作为一种可以独立工作的电力供给,被广泛应用于各种行业。数据中心的不间断电源、电力行业的通讯电源、以及轨道交通中的车载电源及地铁站的后备电源,都为不间断运行提供着重要能源支持。

和其他工业设备一样,蓄电池也需要定期的维护。但不少工程师在这方面并没有丰富的经验,对于维护项目和维护方法等还存在一些误解。今天小福就带大家一起认识蓄电池维护中的几大误区——


误区一:‘免维护铅酸电池’不需要定期维护
所谓“免维护”是相对于传统开放电池而言不需要定期添加电解液或蒸馏水,而非无需定期检查其‘健康状况’。

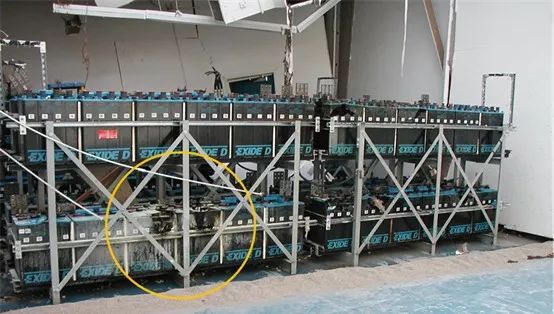

如果没有对这些免维护蓄电池进行定期检查,非常容易出现劣化失效的情况。轻则漏液腐蚀,内部短路,重则将造成局部起火,引起火灾。



误区二:维护蓄电池只需要监控电压就可以
由于成本的因素,一些工程师往往使用万用表测试电池的浮充电压,目前市面上的在线系统也通过电池的电压来监控和评估后备电池或储能电池的健康状态。但是浮充电压只能反映充电器是否正常工作,却不能反映电池的健康状况。当电池容量下降时,浮充电压由于受 UPS充电机的控制,很可能仍然保持虚高。这就是为什么在很多情况下UPS的电压显示正常,而在停电后电池组却快速掉电,无法放电。

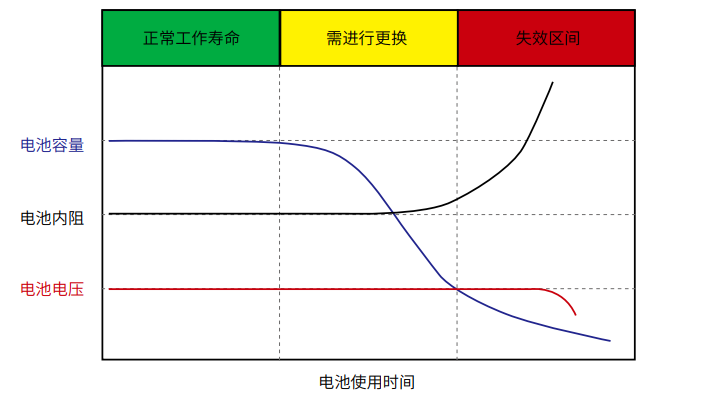

电池的开路电压(断开充电机后的电压)能够一定程度上反映电池的容量状态。但是从上图可见,只有当电池容量严重下降时,开路电压才会有明显的变化。而电池内阻的变化则要快的多,在容量下降的中前期,内阻就会有明显的升高。因此,内阻比电压更早发现电池劣化。

电池劣化初期及中期浮充电压不会有显著变化,直到电池开路或短路或劣化极其严重时才可能通过电压检测发现问题,但很可能为时已晚。


那么维护时到底需要测试哪些项目呢?测试频率又该怎样选择?
美国电气和电子工程师协会的阀控铅酸蓄电池的维护标准(IEEEStd 1188™-2005)可以为各位工程师提供参考。可以看到,除了浮充电压外,蓄电池的内阻,负极柱温度及纹波电压等等都是需要关注的参数。

33.jpg误区三:测电池内阻用万用表就够了

不能用万用表测电池内阻的理由有三点:
1.方法——众所周知,万用表测电阻是基于欧姆定律,欧姆定律仅适用于金属导体。但蓄电池属于化学电池,其内部的化学反应并不能通过欧姆定律计算得出,故通过万用表测出的内阻值没有参考意义。目前基本上有三种测电池内阻的方法:交流注入测内阻法,交流放电测电导法,直流内阻放电法。建议工程师选用专业的仪器准确、可靠地测试蓄电池内阻。
2.精度——蓄电池内阻大小一般在毫欧级别,但普通万用表的电阻档分辨率在0.1Ω左右,并不符合测试精度要求。
3.安全——万用表的电阻档不允许被测物存在电压,但电池两端始终存在电压。用万用表测试蓄电池内阻很容易烧坏万用表。



误区四:电池电压低,无需关注测试设备的安全等级

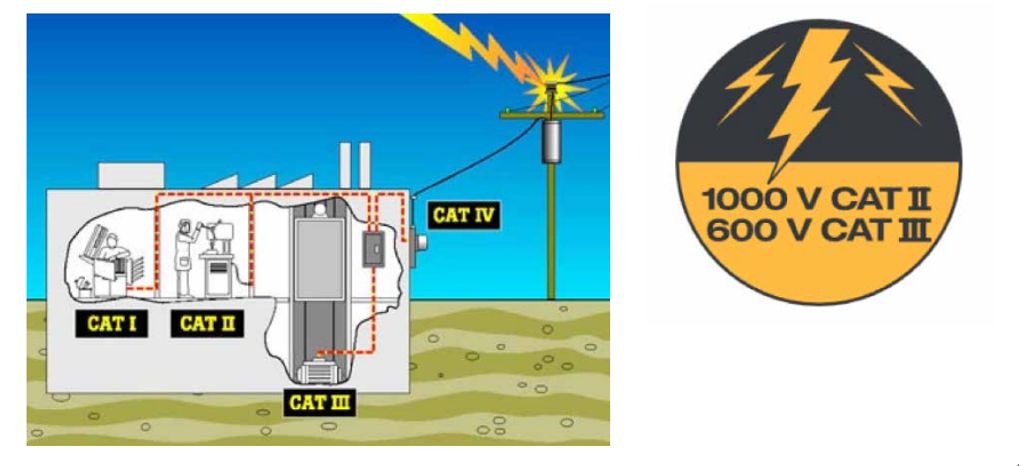

按照国际电工委员会IEC61010-2-030 标准,蓄电池测试环境属于CATIII类用电环境。由于 UPS或直流屏与市电并不完全隔离,电网中的瞬时高压冲击(由于雷击或电容柜投切等)可能传递至电池端并对测试人员造成人身伤害。因此,请使用至少CATIII 600V 等级的蓄电池内阻测试仪。CAT等级的概念并不危言耸听,其设计要求保证了在测试表笔受到瞬时高压冲击时,仪表的金属裸露部分和人手之间有足够的爬电距离。

55.jpg请牢记,任何时候都要考虑自身的安全。


Fluke BT500系列蓄电池测试仪
•交流注入法测内阻,结果准确可靠
•可测试电池电压,负极柱温度,纹波电压
•万用表功能,可测试交直流电压电流
•自定义阈值报警,快速发现劣化电池
•文档化管理,软件生成报告
•CATIII 600V安全等级,保证安全

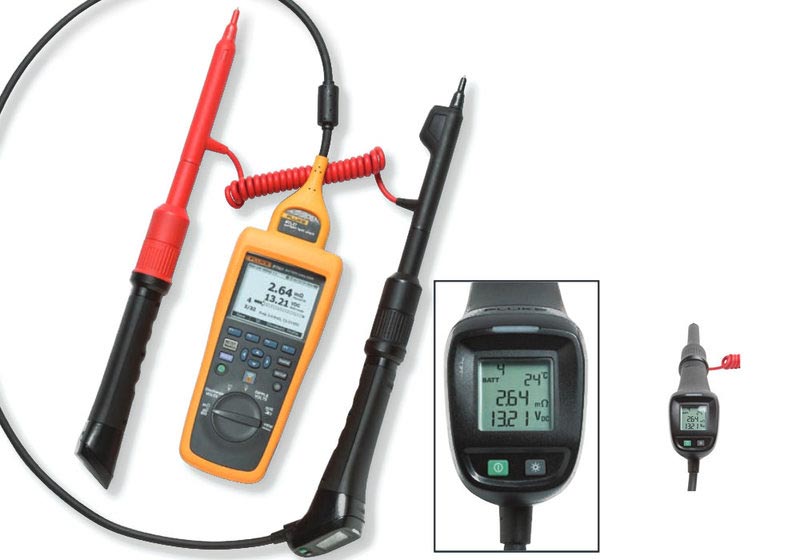

Fluke BT500 系列蓄电池内阻分析仪
降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得前所未有的简单。

作为理想的测试工具,它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试
直观的用户界面、紧凑的设计和坚固的结构是取得性能、测试结果和可靠性的保障
拥有广泛的电池测试功能,包括直流电压和内阻的同步采集,连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量
专门用于测量所有类型的后备电池。
电压和电阻阈值

利用 Fluke 电池分析仪,您可以快速而轻松地定义测量的上下阈值或容限范围。在测试过程中,将测量值与预定义的阈值自动进行比较,每次测量后生成“通过”、“失败”或“警告”指示。zui多可以存储 10 组阈值,并且阈值指示的确定取决于以下条件:

电压 电阻
> 电压下限 < 电压下限 < 参考值 > 参考值和参考值 x(1+警告值%) > 参考值 x(1+失效值)
通过 失败 通过 警告 失败

Fluke 电池管理软件简单易用,让您可以快速而轻松地将数据从电池分析仪导入 PC。测量数据和电池档案信息通过管理软件进行存储和归档,并可用于对比结果、电导电阻读数之间切换结果,以及进行趋势分析。可使用所有测量数据、电池档案和分析信息轻松地生成报告。

快速查看保存的读数
档案管理
提供电池组柱状图,并由zui终用户定义阈值
电池的历史趋势数据
多轮放电电压
快速生成报告
升级 Fluke 电池分析仪固件
在电导和内阻数值之间切换测量结果
Fluke 电池分析移动应用app

BT521 还可通过专用的 Fluke 蓄电池分析移动应用对测量数据进行传输,它提供无线通信用于数据下载和远程显示,(注:Fluke BT521 目前并不与 Fluke Connect 兼容)。利用 Fluke 蓄电池分析移动应用,您可以:

浏览档案
查看序列测试数据
通过电子邮件发送序列测试数据
Fluke BT510 主要特点:

电池电压 – 在内阻测试过程中,Fluke 电池分析仪还可以测量被测电池的电压。
放电电压 – 在放电或负载测试期间,放电模式以用户定义的时间间隔多次采集各电池的电压。用户可以计算蓄电池电压跌落至终止电压时所需要的时间,并通过这一时间计算电池的容量损失
纹波电压测试 – 测量直流充电电路和逆变电路中不需要的整流电压的残余交流成分。让用户能够测试直流电路中的交流成分,并找出电池性能恶化的根本原因
数字万用表模式和序列测量模式 – 数字万用表模式用于快速测试或故障排除。在该模式下,您可以按电池的测试顺序或时间序列,来保存和读取读数。序列测量模式用于多个电力系统和电池组的维护工作。任务开始之前,用户可以为该任务配置一个档案用于管理数据和生成报告
阈值和警告 – 用户可以配置zui多 10 组阈值,并在每次测量完成之后收到通过/警告/失败提示
电池间的连接片电阻测试和数据管理 – 测量一组电池之间的连接片电阻。
自动保持 – 开启自动保存功能时,如果一个测量读数保持稳定 1 秒钟,则捕捉该读数。然后,在开始新的测量时将读数重置
自动测量保存 – 开启自动测量保存时,捕捉一个自动测量保持读数后将自动保存该测量读数到内部存储器中
Fluke 蓄电池管理软件 – 轻松将数据从本产品导入到 PC。测量数据和电池档案信息通过管理软件进行存储和归档,并可用于比对和趋势分析。可使用所有测量数据、电池档案和分析信息轻松地生成报告
全面记录 - 所有测量值在测试过程中自动捕捉,并可以在仪器上查看后再下载,随时进行分析
优化的用户界面 – 快速的引导式设置确保您每次捕捉的是正确数据
电池使用寿命 - 7.4 V 3000 mAh 锂离子电池可连续运行超过 8 小时。
USB 端口 – 使数据可快速下载到随附的数据分析与报告管理应用软件。
安全等级 - CAT III 600 V,zuida直流 1000 V,适用于所有电池电源设备的安全测量。
Fluke BT520 主要特点:(用于测量放置于电池机架中或狭小空间中的蓄电池)

除上述之外还包括
BTL20 智能测试探头组,配有长短探头和加长杆,并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器
带长和短弯角探头延长器的 BTL20ANG 智能测试探头组(无温度传感器)
携带软包(大号)
Fluke BT521 主要特点:(专为需要包括温度测量功能的用户而设计)

除上述*之外还包括
BTL21 智能交互式测试手柄,配有长短探头和加长杆,并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器,以及每次测试时对电池负极进行温度测量的集成式红外温度传感器
带长和短弯角探头延长器的 BTL20ANG 智能测试探头组(无温度传感器)
无线功能适用于 Fluke 电池分析移动应用 (Fluke BA Mobile)*
查看电池分析仪中的曲线图及相关测试结果
通过电子邮件发送曲线图和测试结果,采用 (.csv) 数据格式
* Fluke BT-521 不随附 BTL20
* 目前不兼容 Fluke Connect® 应用

Fluke BT500 系列蓄电池内阻分析仪
