日本日置高阻计SM7120

SM7120超绝缘计是一种能够作为IR表、静电计等高电阻计,以及作为皮安表这种微小电流计来使用,使用方法非常丰富的测量仪器。 而且,HIOKI自行设计的悬浮式电路,能不受测量环境影响进行稳定测量,并且运用在产线中实现高速测量。可进行2000V(设置分辨率0.1V)的电压输出,更高显示20000PΩ,根据电流量程的不同,电阻的显示范围不同。电流量程设置为自动并使用电阻显示模式时需要注意。SM7110/SM7120采用了16mm大口径的三轴连接器。

产品详情

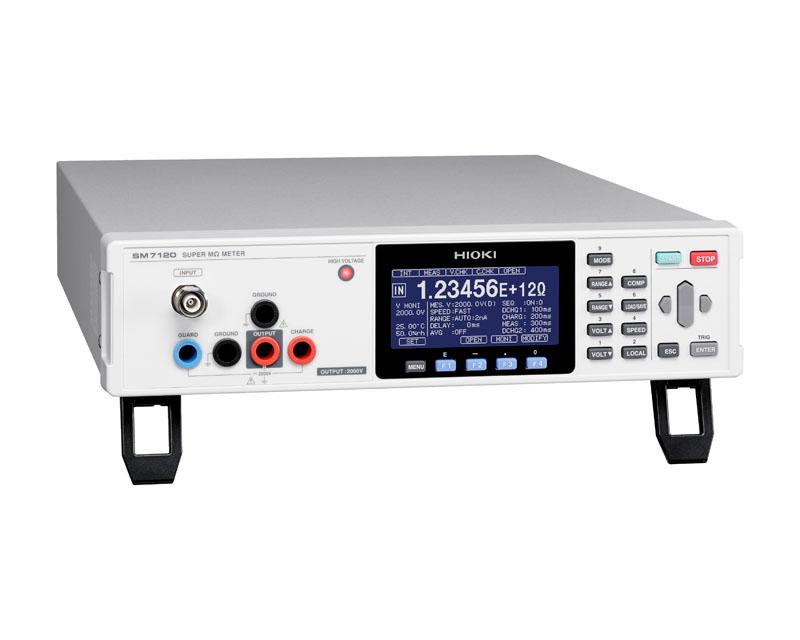

日本日置高阻计SM7120

使用方法多种多样,zuida2000V,zui快6.4ms高阻计
● 实现了是以往产品300倍的抗干扰功能
● zui快6.4ms的高速测量
● 作为皮安表使用进行低电容检查
● 更高2×10^19 Ω显示,zui小0.1fA分辨率
● 标配EXT I/O, RS-232C, GP-IB, USB
 ● 静电计、皮安表、IR表,可以自由安排

主机不带测试探头,请根据测量用途购买选件中的探头。
多种使用方法的超绝缘计

日本日置高阻计SM7120

超绝缘计是一种能够作为IR表、静电计等高电阻计,以及作为皮安表这种微小电流计来使用,使用方法非常丰富的测量仪器。
 而且,HIOKI自行设计的悬浮式电路,能不受测量环境影响进行稳定测量,并且运用在产线中实现高速测量。
偏差1/60,抗噪音性能300倍
通过全新的SM悬浮式电路和三轴连接器的组合,大幅提高抗噪音性能。

2000V/20000PΩ的高电阻测量
可进行2000V(设置分辨率0.1V)的电压输出,更高显示20000PΩ(P=10E+19)

[设置电压和电阻显示范围的例]
根据电流量程的不同,电阻的显示范围不同。电流量程设置为自动并使用电阻显示模式时需要注意。

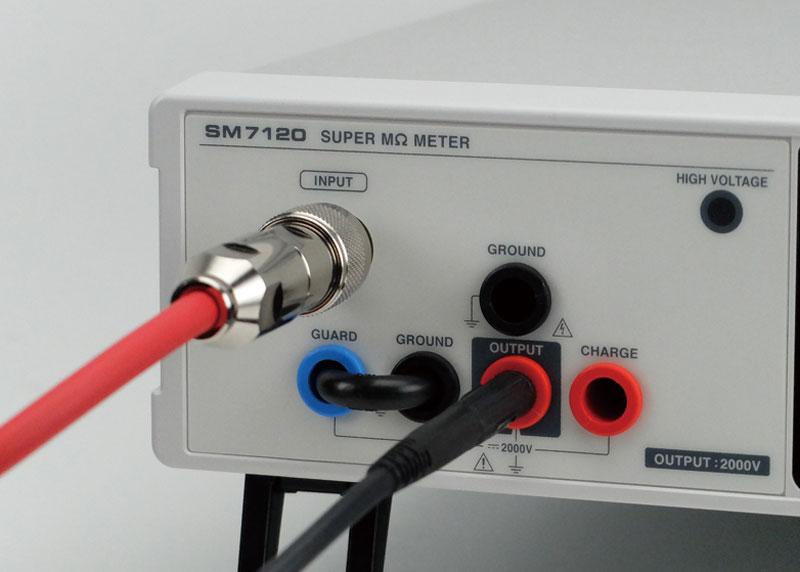

采用大口径三轴连接器
SM7110/SM7120采用了16mm大口径的三轴连接器。
 兼顾抗噪音的稳定性和高压检查时的安全性。

zui快6.4ms的高速检查
6.4ms=测量4.1+接触检查2.3ms
高速检查和zuida50mA的预充电功能的组合可以实现高产量的MLCC检查。

皮安表模式也能使用的高性能接触检查
如皮安表一样搭载了在使用外部电源的测量中也能使用的接触检查功能。 对应范围从0.1pF到由阈值决定的低电容。
 可以选择用于检查的频率,因此在现场也能够使用多个测量仪器进行检测。

日本日置高阻计SM7120的产品使用例

用于陶瓷元件的絶縁劣化试验
贴片电容的IR测量
MLCC(多层陶瓷电容器)的绝缘测量
光伏电池薄膜的绝缘测量
噪音滤波器的绝缘(高阻)测量
液晶设备的绝缘测量

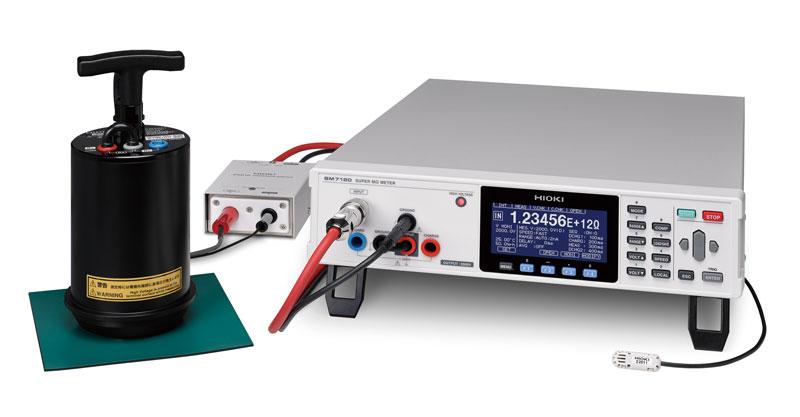

涂层(涂料)的表面电阻率测量
外壳的带电度的测量
二极管的微笑泄漏电流测量
光电耦合器的初级/次级绝缘(高电阻)测量
打印机墨粉辊轴的绝缘测量
用于针对半导体厂家的绝缘密封件的评估试验
用于组装在贴片机、分选机、自动化设备中

日本日置高阻计SM7120

日本日置高阻计SM7120的技术参数:

测量通道数1ch
直流电流测量(精度)20 pA量程(分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.)
200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.)
2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.)
20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.)
200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.)
2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.)
20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.)
200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.)
※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.)
(1) 测量速度设置: SLOW2=内部累积时间为13PLC时
(2) 温度范围: 23 ±5℃ 湿度 85% rh以下
(3) 2 mA量程仅在测量速度FAST时才能选择
电阻显示范围50 Ω ~2×10 ^19 Ω
※电流测量精度由电流量程精度和电压设置精度规定
电压设置范围 (精度)[SM7120,SM7120共通]
0.1~100.0 V, 分辨率100 mV, 精度 设置的±0.1%±0.05% f.s.
100.1~1000 V, 分辨率1 V, 精度 设置的±0.1% ±0.05% f.s.
[仅限SM7120]
1000~2000 V, 分辨率1 V, 精度 设置的±0.2%±0.10% f.s.
限流器0.1~250.0 V: 5/ 10/ 50 mA, 251~1000 V: 5/ 10 mA, 1001V~: 1.8mA
测量时间设置延迟时间: 0~9999 ms
功能比较测量,偏差测量,百分比测量,表面电阻率测量,体积电阻率测量,电压监视器,接触检查
编程功能有10种放电-充电-测量-放电的测量序列可编程
显示LCD显示(30位,8行)、背光、高压警告显示
接口GP-IB, RS-232C, USB, EXT I/O
电源AC100~240 V, 50/60 Hz, 45 VA
体积及重量330W × 80H × 400D mm, 6.7 kg
附件电源线 ×1, 使用说明书 ×1, 短路插头, CR-R (各种驱动)

 日本日置高阻计SM7120


日本日置高阻计SM7120的选件:

针形测试线(红色)L2230:长1m
针形测试线(黑色)L2231:长1m
夹型测试线(红)L2232:长1m
夹型测试线(黑)L2233:长1m
单侧无接头测试线(红)L2234:长3m
单侧无接头测试线(黑)L2235:长3m
RS-232C 连接线 9637:9pin-9pin,1.8m长
GP-IB连接线9151-02:2m长
温湿度传感器Z2011:线长1.5m
内部连接线 DSM8104F:DSM8104F 0.1m


日本日置高阻计SM7120的产品介绍:

日本日置高阻计SM7120的产品介绍

日本日置高阻计SM7120的中文操作使用说明书:

日本日置高阻计SM7120的中文操作使用说明书
