日本日置接地电阻测试仪的使用方法

时间:2020-02-12 20:48:02 来源:日本日置 点击:115次

日本日置接地电阻测试仪的使用方法

什么是接地电阻测试仪?

接地电极和大地之间的电阻被称为接地电阻。正确的说法是接地导体的电阻、接地导体和大地接触电阻、大地的电阻的总和。
接地电阻和通常的电阻计不同,有以下特殊性。

•极化效应
大地含有电解质类的物质而存在极化效应,流过直流电流时产生和该电流相反方向的电动势,无法准确进行测量。因此,为了测量接地电阻,一般使用数十Hz~1kHz的矩形波和正弦波。

•特殊形态
接地电阻是接地电极和大地之间的电阻,无法从大地中采集出来后再测量。
由于大地的电阻率较大,因此为了测量的电流流过电极附近的话会产生电压下降。这样,为了准确测量接地电极的电阻值,需要距离各电极(E电极、S(P)电极、H(C)电极)10m。

•干扰因素的存在
为了测量接地电阻,存在地电压或辅助接地电极的影响等的干扰因素。从连接接地电极的设备中的漏电流产生的地电压和电阻计检测出的信号充电,而影响到测量值。而且,辅助接地电极的接地电阻较大,则测试电流变小,也会较容易受到地电压等的干扰。
FT6031-03接地电阻测试仪采用的是较难受到外界干扰影响的方式,即便在恶劣条件下也能准确测量。

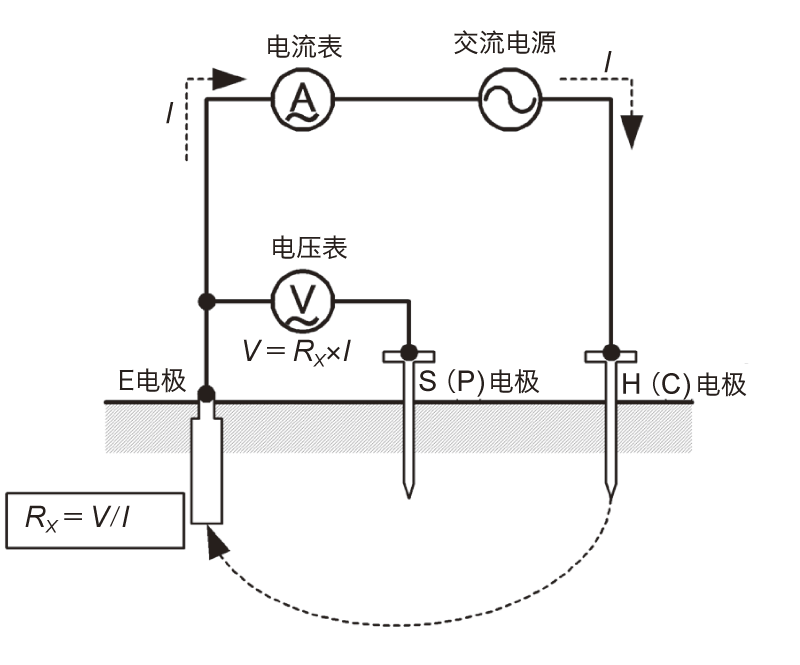

日本日置接地电阻测试仪的测量原理

在H(C)电极-E电极之间外加交流电源的电压后,用电流表测量这时流过的交流电流I。另外,通过流过电流I用交流电压表测量产生的S(P)电极-E电极之间的电压V。
从所测的电流I和电压V中求得E电极的接地电阻RX。无法正确测量H(C)电极-E电极间、以及H(C)电极-S(P)电极间的电压。

日本日置接地电阻测试仪的测量原理

接地工程的种类和接地标准电阻值
电气设备技术标准中规定的接地工程的种类和接地电阻值如下:
接地工程的种类 接地电阻值
A种(旧第1种): 10Ω以下
B种(旧第2种): 计算值*1
C种(旧特别第3种): 10Ω以下*2
D种(旧第3种): 100Ω以下*2

*1等于用变压器的高压端或特别高压端的电路的一线接地电流的安培数除以150(由于变压器的高压端的电路或使用电压35000V以下的特别高压端的电路和低电压的电路不相容,若低压电路的对地电压超过150V,设置1秒以上2秒以下时自动断开高压电路或使用电压35000V以下的特别高压电路的装置时为300,1秒以下时自动断开高压电路或使用电压35000V以下的特别高压电路的设置时为600)得到的欧姆数
*2低压电路中该电路产生接地的话,0.5秒以下自动设置断开电路的装置时为500Ω

日本日置接地电阻测试仪FT6031-03的使用方法

3电极法
▶ 进行调零

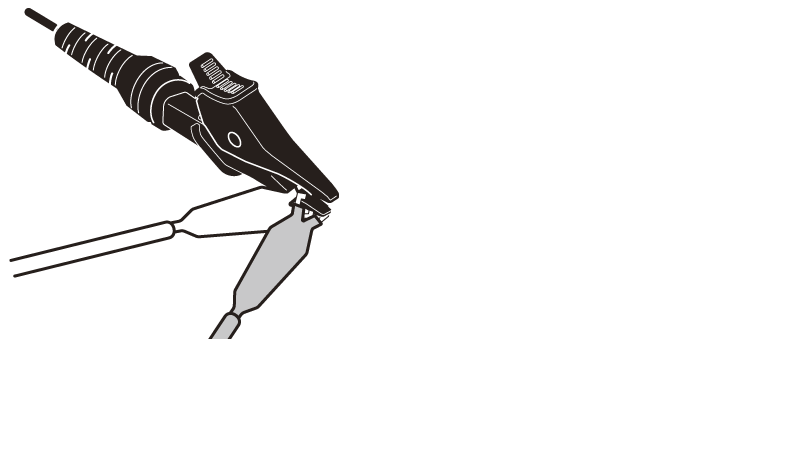

E端子上连接黑色测试线,在S(P)端子上连接黄色测试线,在H(C)端子上连接红色测试线后,如图短接3条测试线的顶端。
使用日本日置接地电阻测试仪进行调零。

日本日置接地电阻测试仪测试调零

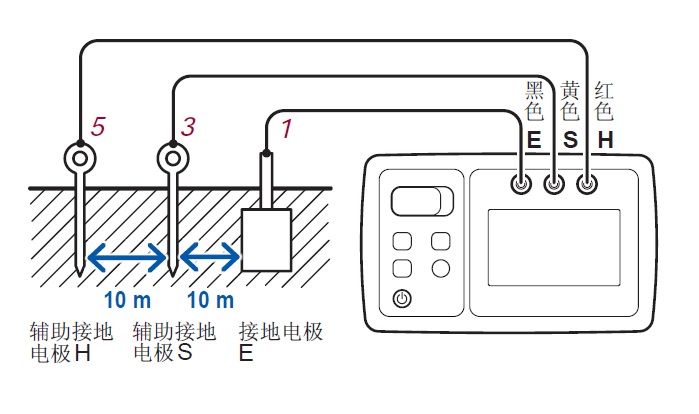

▶ 连接测试线
用测试线(黑色)连接接地电极与E端子。
手持2个卷绕器,拉出测试线并移动至测量场所。
在完全拉出测试线(黄色)的位置上,将辅助接地棒插入到地面中,然后连接测试线(红色)。
从卷绕器(测试线:红色)上拉出测试线,同时在连接接地电极E与辅助接地电极S的直线上进一步向远处移动。
在完全拉出测试线(红色)的位置上,将辅助接地棒插入到地面中,然后连接测试线(红色)。

日本日置接地电阻测试仪接线方法

▶ 测量接地电阻
按下电源按钮,打开电源。
按下Fn按钮,显示[3POLE](3电极法),显示对地电压。
如果按下MEASURE按钮,本仪器则会依次执行对地电压测试→辅助接地电阻测试→接地电阻测量。
约8秒钟完成测量,显示测量值并HOLD指示灯点亮。确认测量值。

日本日置接地电阻测试仪测量接地电阻

▶ 关于混凝土上接地电阻测试
由于混凝土导电,因此可在混凝土上设置辅助接地电极。
将辅助接地棒放在混凝土上,进行淋水,或将润湿的抹布挂在辅助接地棒上,作为辅助接地电极。

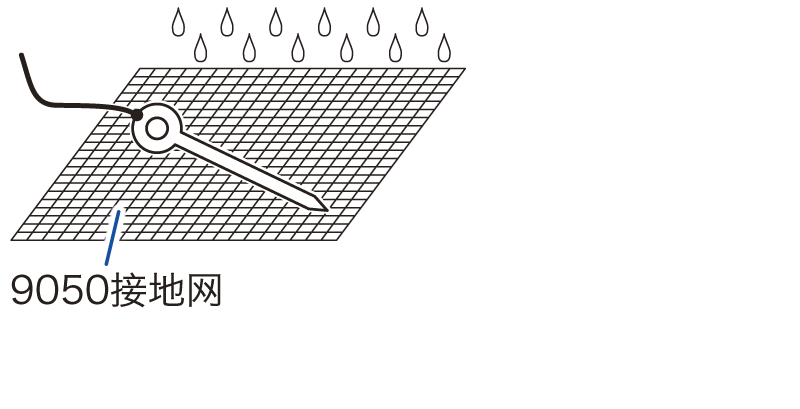

使用这种方法未能降低辅助接地电极的接地电阻时,请将选举9050接地网铺在混凝土上,然后将辅助接地棒放在接地网上并淋水。请在水充分渗入混凝土之后开始测量。
也可以使用金属板、铝箔等替代接地网。但使用接地网可降低辅助接地电极的接地电阻。
由于沥青为绝缘体,因此通常不能在沥青上设置辅助接地电极。但有时也可能在被水渗透的沥青上进行测量。

fiel混凝土上接地电阻测试

日本日置接地电阻测试仪FT6031-03的使用方法

简易测量法、2电极法

▶ 进行调零

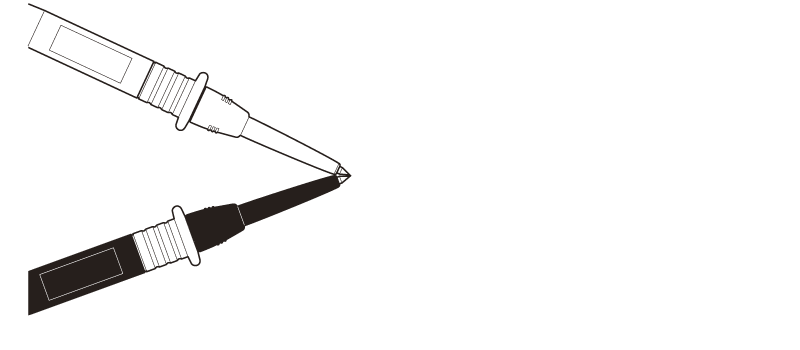

将L9787测试线(黑色)连接本仪器的E端子上,将L9787的测试线(红色)连接到本仪器的H(C端子)上。
连接(短接)测试线的顶端。
使用日本日置接地电阻测试仪进行调零。

日本日置接地电阻测试仪FT6031-03测试调零

▶ 连接测试线

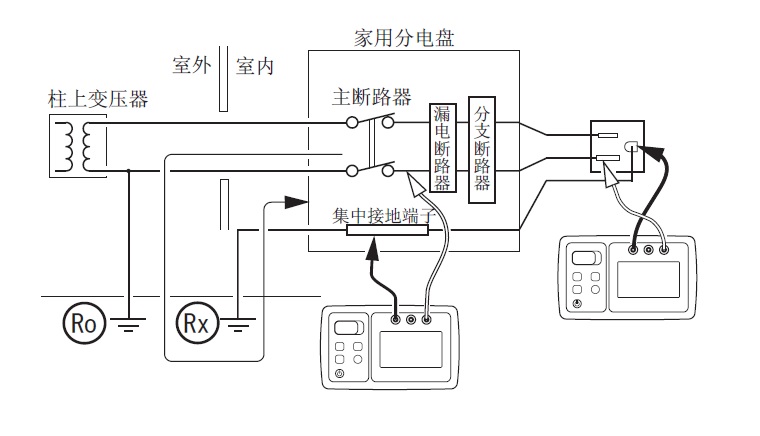

如右图所示,使用N(中性)侧接地的工频电源时的连接方式示例。
作为测量中使用的低接低电阻体,有A种接地工程或金属水管等金属制埋设物。而且,请使用和测量对象的接地电极距离5m以上的低接地电阻体。若太接近的话则无法准确测量。

日本日置接地电阻测试仪FT6031-03

▶ 测量接地电阻
使用验电笔等确认工频电源的N(中性)侧是否有电压。

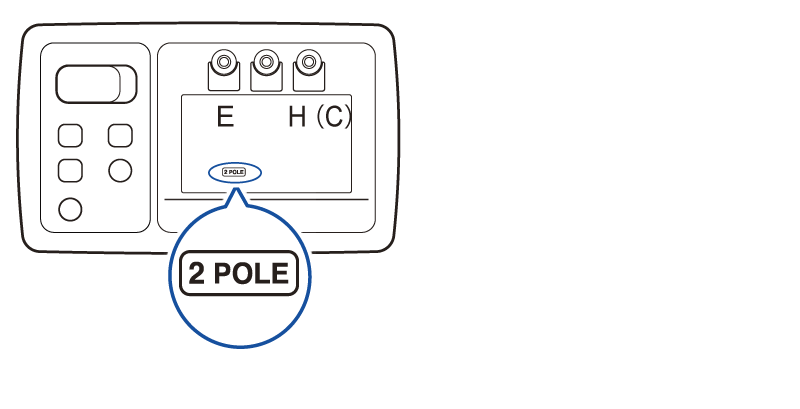

按下电源按钮,打开电源。按下FN按钮,显示[2 POLE](2电极法)。
将L9787测试线(黑色)连接到被测对象的接地电极上。
将L9787测试线(红色)连接到工频电源的N(中性)侧。
显示对地电压。
如果按下MEASURE按钮,本仪器则会自动依次执行下述测量。进行约3秒钟的测量值显示之后,HOLD点亮。
测试对地电压的峰值是否处在容许范围内。
测量接地电阻。测量接地电极的接地电阻与工频电源的中性侧接地电阻之和(Rx+Ro)。


日本日置接地电阻测试仪的测量例

▶ 家用PV(光伏发电)的D种接地工程的接地电阻测量。


▶ 小隔间内的B种接地工程的接地电阻测量(2电极法)


▶ 小隔间内的B种接地工程的接地电阻测量(3电极法)
