通过福禄克数字兆欧表进行预防性维护

时间:2021-02-08 19:13:17 来源:美国福禄克 点击:173次

如何通过数字兆欧表执行预防性维护

绝缘电阻测试对保护和延长电气系统及电机的使用寿命非常重要。定期维护测试可以提供非常有价值的电机绝缘状态信息,确定哪方面发生了性能问题,有助于预测可能出现的系统故障。识别并修正问题,防止完全失效,不仅可以会使系统摆脱故障困扰,还可会延长各种设备的使用寿命。

为保证预防性维护计划的可持续性和成功率,需要从绝缘电阻测试中获得哪些信息?
全面、高质量的数据是每个预防性维护计划获得成功的基础。良好的记录保存习惯应涵盖项目清单(如图1所示),并且使这一过程更简单、更省时。与市场上的替代方案相比,Fluke 1587 FC数字兆欧表和Fluke Connect®软件具有三项重要优势:

利用Fluke Connect绝缘兆欧表工具和软件,可将测试结果从工具传输到软件。其中不仅包括绝缘电阻值和测试时间戳,而且还包括相关信息,例如输出测试电压、测试持续时间和温度补偿(详细介绍请参见第2页)。
可以按照设备或工作单整理数据,只需点击一下。
可以输入文字和语音信息,便于沟通和分享。
如何知道某个绝缘电阻值是好还是坏?
应该定期(比如每6个月)执行绝缘电阻抽查,以跟踪绝缘完整性随电机或关键设备使用寿命的变化。

当您拥有几个月的测试结果时,Fluke Connect Assets软件(需单独购买)可根据历史抽查结果自动生成趋势图(见图2)。从该图形中,很容易识别性能下降问题,在现场即可实时制定决策。

什么是Fluke Connect®?

Fluke Connect是一套预防性维护软件平台,采用无线方式将福禄克测试工具与智能手机以及云端相互连接,能够查看、绘图、分享和储存测量数据,进行趋势分析和进一步深入分析。完整的系统包括带有FC功能的测试仪器以及iOS或Android应用程序,以及基于Web的软件,可通过计算机使用。


工作人员利用测试仪器工作人员利用测试仪器或振动——数据,手机应用程序自动保存数据并将其上传到云端。软件帮助组织数据,并提供管理分析工具,以制定更好的维护决策。


通过Fluke Connect进行维护和故障诊断

测试工具
平板电脑、智能手机、笔记本电脑
云服务器

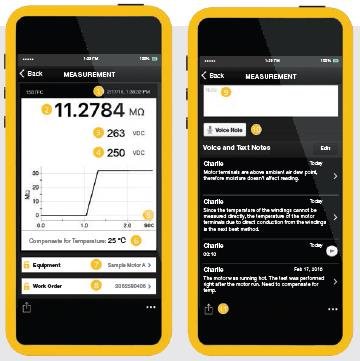

图1. 完整的维护记录不仅包含该时间点的测量数据,而且包括详细的被测设备信息、测试参数、与工作单相关的说明。

测试数据和时间戳
绝缘电阻值
输出测试电压
测试电压范围
测试时间
设备温度补偿
被测设备名称
工作单号
文字注释
语音注释
导出测试结果
另一种测试绝缘完整性的方法是执行极化指数(PI)和介质吸收比(DAR)测试。PI的定义为10分钟电阻值与1分钟电阻值之比。介质介电吸收比表示为60秒电阻值与30秒电阻值之比。利用1587FC绝缘兆欧表和Fluke Connect软件,您可查看这两项测试的实时趋势图(见图3),快速识别水分和被污染的绝缘问题

绝缘电阻测试为什么温度补偿很重要?

基本原理是,当温度升高时,绝缘中的电阻下降。

根据IEEE 43标准,应对所有电阻测量值进行修正,以使用恒定、经过补偿的温度,40 °C (104 °F)。 高于以上基线温度时,每偏差10 °C (18 °F),电阻值将减半。每低于基线值时10 °C (18 °F),电阻值将加倍。



图2. 绝缘电阻抽查趋势图

电机投入使用
污染、老化等效应
电机绝缘失效
重新缠绕后的状态
更改设备状态,标记问题


图3. PI/DAR测试图

两项定时电阻测试:PI/DAR
10/1分钟之比:如果小于2.0,说明绝缘状态可能受损
曲线的斜率表示绝缘状态。好良好的绝缘(曲线3)的电阻会持续增大。
潮湿或有裂痕的绝缘(曲线4)会显示相对恒定的电阻。
为实现以上目的,Fluke Connect®软件执行包括温度补偿在内的运算。您只需获取被测设备的温度读数。Fluke 1587 FC绝缘万用表能够进行接触式温度测量,并将数据直接传输到您手机上的Fluke Connect应用程序(见图1)。手动计算已成为历史,您可将定期安排测试和、准确电阻测量作为预防性维护计划的一部分。

如何与老板及同事分享测试结果?

您捕获完成测试结果后,结果将自动上传到FlukeCloud™存储。您可与团队中的同事共享该数据。随着团队的组建及随时间不但壮大,团队中的每个人都能访问测量数据。所有数据都保存在一个地方,不存在数据孤岛。

此外,利用Fluke Connect®应用程序,在现场就可以快速生成报告(见图4),并通过电子邮件发送。这样,您就能够快速获得问题答案或下一步的授权



图4. 利用FlukeCloud存储保存测试结果、现场创建报告,以及与同事分享。

Fluke 1587 FC绝缘万用表

Fluke 1587 FC将数字绝缘电阻测试仪和全功能、真有效值数字万用表集成在小巧、手持式仪器中,实现广泛的通用性,既适合故障诊断,又满足预防性维护。通过Fluke Connect®平台提供四项强大的诊断功能:

PI/DAR定时比测试,带有TrendIt™图形,更快识别水分和被污染绝缘问题。
通过Fluke Connect实现存储,无需手写结果,减少错误,可保存随时间变化的历史趋势数据。
通过应用程序实现温度补偿,创建正确的基线和相关历史比较。
资产跟踪和趋势历史信息,识别随时间发展的退化情况,可利用Fluke Connect Assets资产管理功能(需单独购买)进行现场实时决策。


简化预防性维护,避免返工。
利用Fluke Connect®系统以无线方式同步测量数据,节省时间并提高维护数据的可靠性。
