高阻计如何正确测量超绝缘电阻

时间:2020-11-21 08:46:47 来源:上海日置商贸 点击:59次

高阻计如何正确测量超绝缘电阻

1、2端子元器件测量

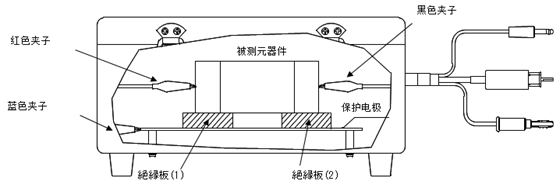

[R]如果对于被测物的电阻[Rx]来说,是一个无法忽视的电阻值的话,放在绝缘板上直接测量就会测量到[Rx]和[R]的并联电阻,那么所测量到的数值就是错误的。此时可以使用SME-8350(屏蔽盒),如上图所示在保护电极板上放2枚绝缘板,在那上面放上被测物进行测量。

2端子元器件测量绝缘电阻

2端子元器件测量绝缘电阻

2、电容测量

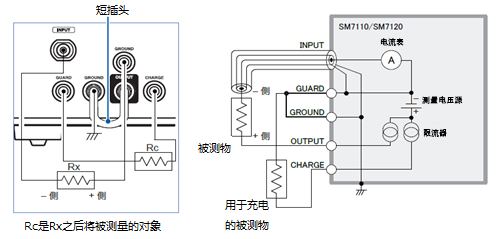

电容的测量方法虽然和2端子元器件是一样的,但是电容的话会在充电后进行绝缘电阻的测量。虽然通过OUTPUT端子施加的电压也能进行充电,但是容量越大的话,充电为止就需要花费一翻时间。这里为了让间隔时间能够更短,可以使用PRECHARGE在测量之前先进行充电,PRECHARGE是一个在需要测量的电容两端,通过连接测试仪器的OUTPUT和CHARGE,在测量前一个电容的同时对后一个电容充电的方法。

电容测量

3、电缆线的绝缘电阻测量

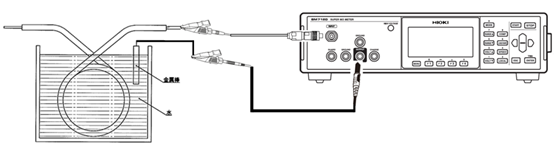

这是电缆线的绝缘电阻测量。把电缆线放入水中,测量芯线和水之间的绝缘电阻。

电缆线的绝缘电阻测量

4、超绝缘电阻的测量
SM7420高阻计因为没有电源,所以需要另外准备电源。而把SM7110高阻计 作为电源去使用,就能作为一个5ch 的超绝缘计去使用。

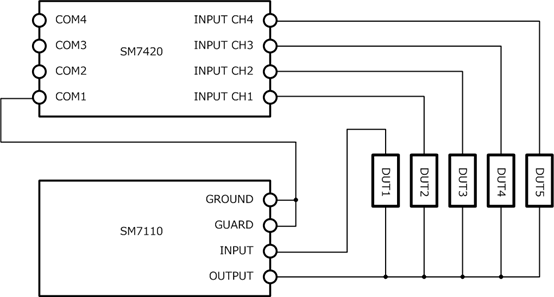

接线图如图所示。

超绝缘电阻的测量

从上面的应用案例可以看出来,高阻计/超绝缘计的应用还是很广泛很方便的。那么日置HIOKI有哪些高阻计/超绝缘计呢?不要着急,接下来就给大家重点介绍一下日置HIOKI的超绝缘计。

日置HIOKI高阻计/超绝缘计阵容

SM-8213:低压・数字模拟型
SM-8215:通用・数字模拟型
SM-8220:超绝缘・数字模拟型
SM7110/SM7120:1通道型
SM7420:4通道型
SM7810:8通道型

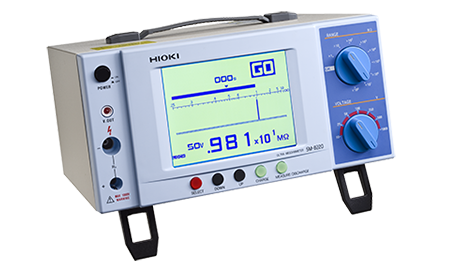

日置HIOKI超绝缘计

日置HIOKI超绝缘计/高阻计特长

- 简易测量;
- 减轻波动,稳定测量;
- 输出2,000V 6.4ms高速测量;
- 提升构架产线的速度;
- 高性能接触检查。

上海君达为日本日置超绝缘计的授权代理商,现货供应日本日置的超绝缘计,需要演示以及超绝缘计价格、超绝缘计详细资料请电话联系:138-179-14955,联系人:蒋经理!
