绝缘摇表怎么测量绝缘电阻?

时间:2020-05-01 18:56:10 来源:上海君达 点击:111次

绝缘摇表怎么测量绝缘电阻?

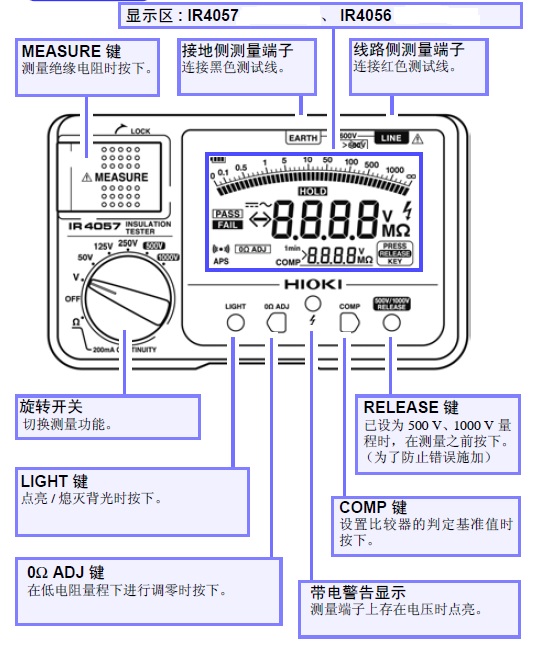

首先绝缘摇表有什么哪些部分组成,我们一起看下图:

绝缘摇表


那么我们在使用之前应该对绝缘兆欧表表笔进行开路,短路试验,如何实验?
1、兆欧表必须水平放置于平稳牢固的地方,以免在摇动时因抖动和倾斜产生测量误差。
2、接线必须正确无误,兆欧表有三个接线桩,“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。将“L”和“E”分别接两绕组的接线端;当测量电缆的绝缘电阻时,为消除因表面漏电产生的误差,“L”接线芯,“E”接外壳,“G”接线芯与外壳之间的绝缘层。
3、摇动手柄的转速要均匀,一般规定为120转/分钟,允许有±20%的变化,zui多不应超过±25%。通常都要摇动一分钟后,待指针稳定下来再读数。如被测电路中有电容时,先持续摇动一段时间,让兆欧表对电容充电,指针稳定后再读数,测完后先拆去接线,再停止摇动。若测量中发现指针指零,应立即停止摇动手柄。
4、测量完毕,应对设备充分放电,否则容易引起触电事故。

如何测量电机的绝缘电阻?

我们分别对电机三个绕组进行测量,摇动手柄的转速要均匀,一般规定为120转/分钟,允许有±20%的变化,zui多不应超过±25%。通常都要摇动一分钟后,待指针稳定下来再读数。如被测电路中有电容时,先持续摇动一段时间,让兆欧表对电容充电,指针稳定后再读数,测完后先拆去接线,再停止摇动。若测量中发现指针指零,应立即停止摇动手柄。

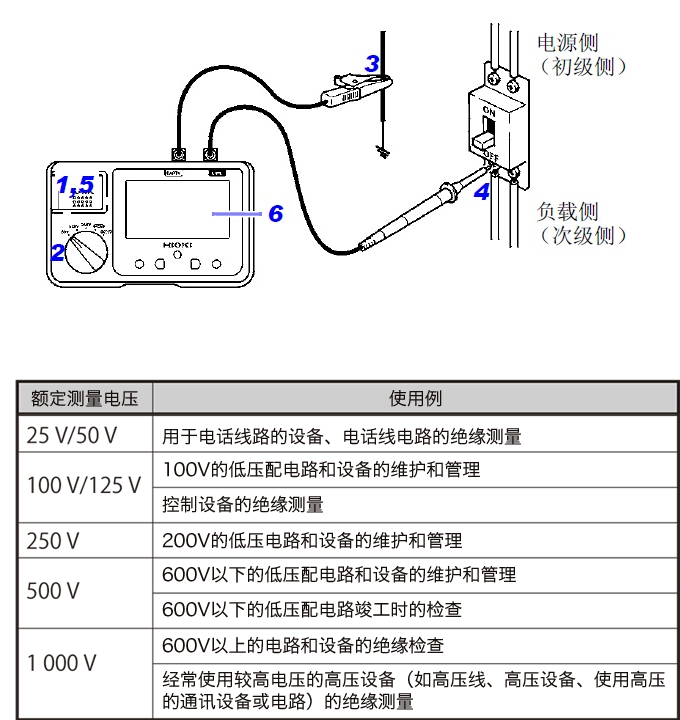

如何测量电机的绝缘电阻

绝缘电阻测试常见的问题

1、在测容性负载阻值时,绝缘电阻测试仪输出短路电流大小与测量数据有什么关系,为什么?
绝缘电阻测试仪输出短路电流的大小可反映出该兆欧表内部输出高压源内阻的大小。 很多绝缘测试的对象属于容性负载,比如较长的电缆、较多绕组的电机、变压器等。
因此 当被测对象存在电容量时,在测试过程的开始阶段,绝缘电阻测试仪内的高压源要通过其 内阻向该电容充电,并逐步将电压充到绝缘电阻测试仪的输出额定高压值。如果被测对象 的电容量值很大,或高压源内阻很大,这一充电过程的耗时就会加长。

其长度可由 R 内和 C 负载的乘积决定(单位为秒),即 T=R 内*C 负载。
因此测试时,需要对这样的容性负载充电至测试电压,而充电的速度 dV/dt,等于充电电 流 I 与负载电容 C 的比值。即 dV/dt=I/C。
所以内阻越小,充电电流越大,测试结果就越快稳定。

2、仪表“G”端有什么作用?在高压高阻的测试环境中,为什么要求仪表接"G"端连线?
仪表“G”端为屏蔽端子,屏蔽端子的作用是排除测试环境潮湿和脏污对测量结果的影响。 仪表"G"端是将被测试品表面泄漏的电流旁路,使泄漏电流不经过仪表的测试回路,消除 泄漏电流引起的误差测试高阻值的时候需要用到 G 端。
一般来说,高于 10G 可以考虑用 G 端。但这个阻值范围不是的,清洁干燥并且待测 物体积较小时,不用 G 端测量 500G 也可以稳定;而潮湿和脏污环境下,更低一些的阻值也需要G端。

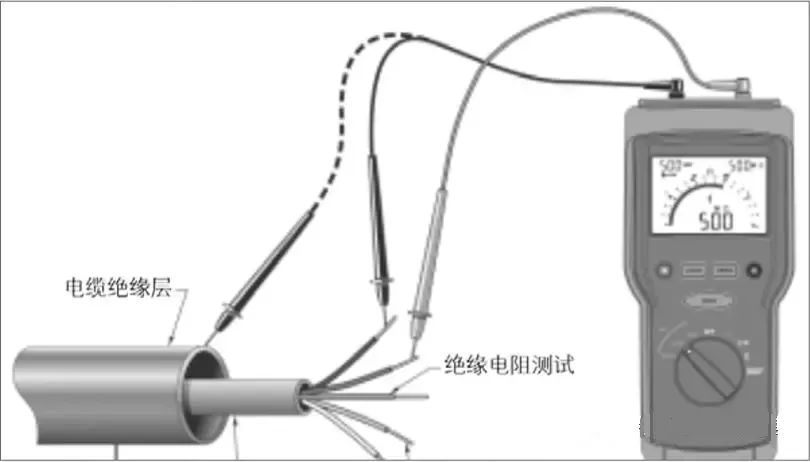

绝缘电阻测试

具体来说,测量较高阻值时如果发现结果难以稳定,即可考虑使用 G 端。 另外要注意屏蔽端子 G 并非连接在屏蔽层上,而是接在 L 和 E 之间的绝缘体上或者多股导线中,非被测的其它导线上。

3、为什么测绝缘时,不但要求测单纯的阻值,而且还要求测吸收比,极化指数,有什么意义?
PI 为极化指数,是指绝缘测试时 10 分钟的绝缘阻值和 1 分钟绝缘阻值的对比;
DAR 为介质吸收比,是指绝缘测试时 1 分钟的绝缘阻值和 15s 绝缘阻值的对比;
在绝缘测试中,某一个时刻的绝缘电阻值是不能全面反映试品绝缘性能的优劣的,这是由于以下两方面原因,一方面,同样性能的绝缘材料,体积大时呈现的绝缘电阻小,体积小 时呈现的绝缘电阻大。高压兆欧表能够测量吸收比,极化指数参数的为日置hioki生产的IR3455-30

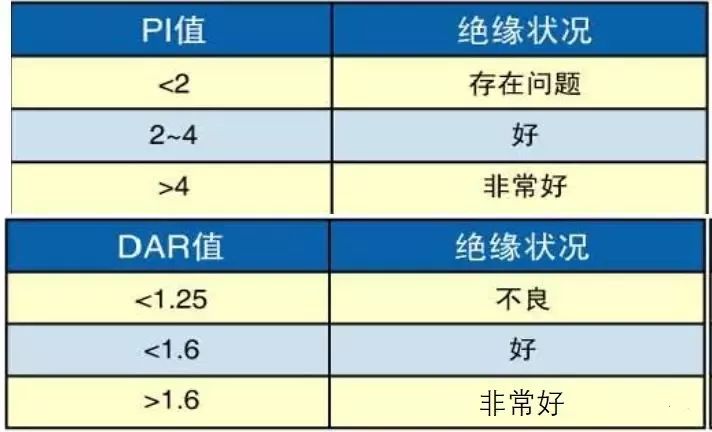

极化指数

另一方面,绝缘材料在加上高压后均存在对电荷的吸收比过程和极 化过程。 所以,电力系统要求在主变压器、电缆、电机等许多场合的绝缘测试中应测量吸收比-即R60s和R15s的比值,和极化指数-即R10min和 R1min比值,并以此数据来判定绝缘状况的优劣。

4、为什么电子式绝缘电阻测试仪几节电池供电能产生较高的直流高压?
这是根据直流变换原理,经过升压电路处理使较低的供电电压提升到较高的输出直流电 压,产生的高压虽然较高但输出功率较小(低能量小电流)。


影响绝缘电阻的因素和分析判断

1.温度的影响
温度对绝缘电阻的影响很大,一般绝缘电阻是随温度上升而减小的。原因在于当温度升高时,绝缘介质中的极化加剧,电导增加,致使绝缘电阻值降低,并与温度变化的程度与绝缘材料的性质朴结构等有关,可根据公式并结合具体被品进行换算。因此,测量时必须记录温度,以便将其换算到同一温度进行比较。

2.湿度的影响
湿度对表面泄漏电流的影响较大,绝缘表面吸附潮气,瓷套表面形成水膜。常使绝缘电阻显著降低。此外,由于某些绝缘材料有毛细管作用,当空气中的相对湿度较大时,会吸收较多的水分,增加了电导,也使绝缘电阻值降低。

3.放电时间的影响
每测完一次绝缘电阻后,应将被试品充分放电,放电时间应大于充电时间。以利于将剩余电荷放尽。否则,在重复测量时,由于剩余电荷的影响,其充电电流和吸收电流将比次测量时小,因而造成吸收比减小,绝缘电阻值增大的虚假现象。
