绝缘电阻测试的极化指数和介质吸收比

时间:2020-05-01 18:03:01 来源:上海君达 点击:1807次

绝缘电阻测试的极化指数和介质吸收比

和接地一样绝缘测试是电气工程师的入门技术
定期对设备的绝缘进行检查可以提前发现潜在问题,防止损坏停机是一项非常有效的维护手段,但在绝缘测试中,有两个问题经常被忽略,就是绝缘电阻与环境的关系

绝缘电阻与环境的关系:
绝缘电阻易受过载、发热、振动、温度、油污、湿气等因素的共同作用而导致电阻下降,绝缘状况变差。例如,温度变化会极大地影响绝缘电阻值。当温度每高出基准线10 °C时,电阻值便会减半。反之,当温度每低于基准线 10 °C 时,电阻值便会加倍。

我们经常接触的伙伴——电机,因为常常工作在严苛的环境中,因而更容易受到影响,如果每次测试的环境温度湿度都不一样,获得的数据就没什么参考价值啊,确实是这样,想要在现场保证每次测试环境相同,基本上实现不了。但是工程师的智慧是无穷无尽滴~,如果通过测量一段时间内绝缘电阻的比值来判断设备的绝缘变化,就不受环境因素影响了。这也是每次需要用绝缘电阻测试仪测试极化指数(PI)和介质吸收比(DAR)的原因。


绝缘兆欧表的极化指数和介质吸收比测试都是将两个时间-电阻读数之间的比值进行比较:该比值越高,绝缘越好。通过在相同条件下获取两个读数的比值,就可以抵消温度和湿度的影响。可在新设备上进行极化指数测试以建立基准值,然后定期测试以预测设备何时开始出现故障。如果该指数随时间下降,则说明绝缘性能降低。

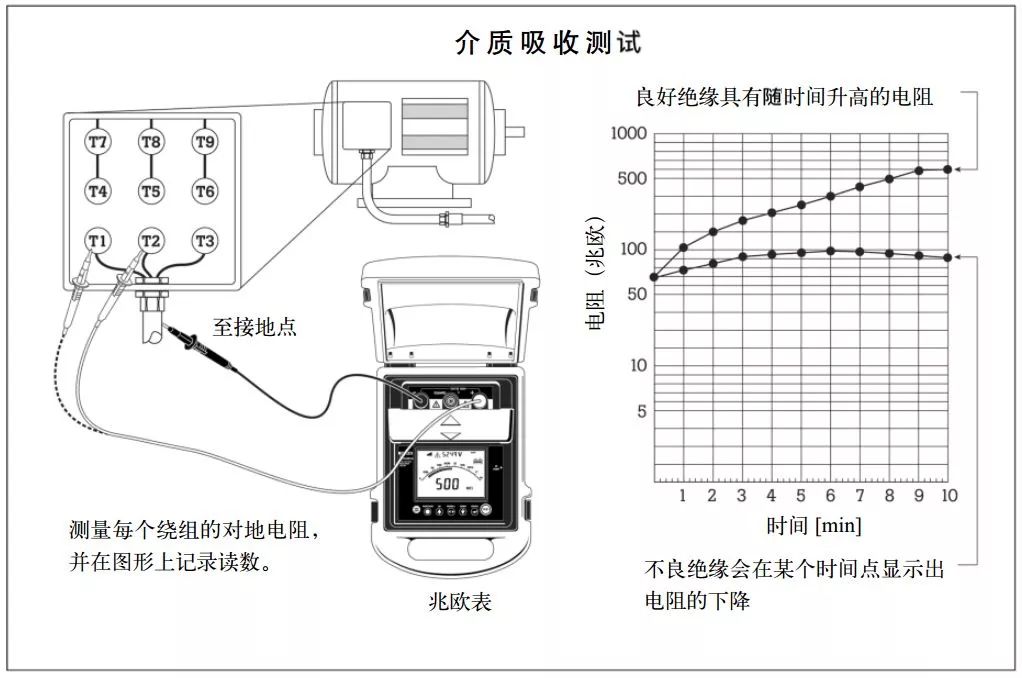

介质吸收测试需要在十分钟内多次测量,但不需要调节温度和湿度。

如果您要测试极化指数和介质吸收比,推荐选购IR3455-30数字高压绝缘电阻表。

绝缘电阻测试仪的介质吸收比

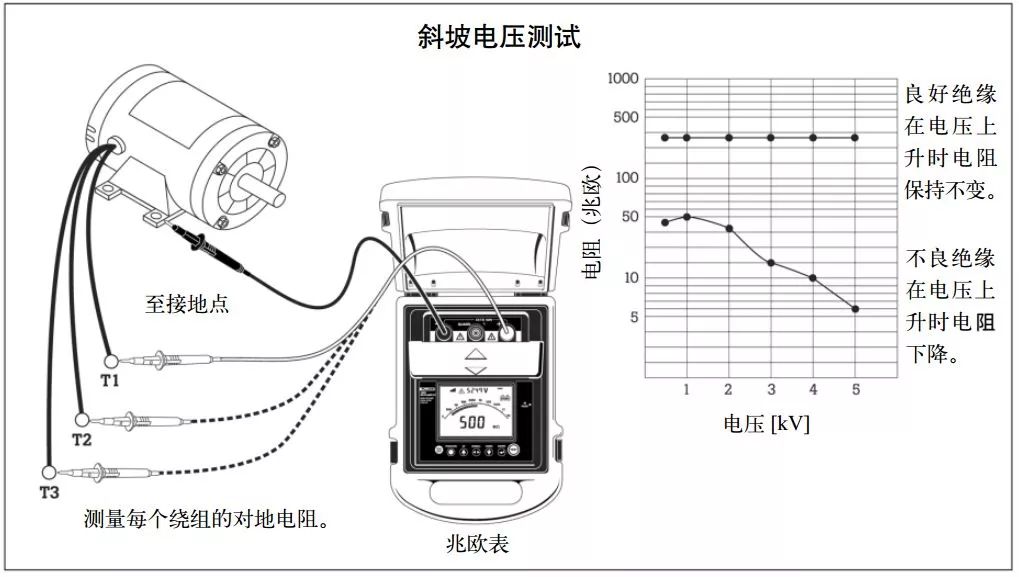

斜坡电压绝缘测试
是微小绝缘损坏的判断,测试之前不清楚设备的绝缘是否损坏就打压,心里没底。万一本来只有一点小破损,可是直接打几百伏上去,设备就击穿报废了!如果您要进行斜坡电压绝缘电阻测试,推荐选购IR3455-30数字高压兆欧表。所以绝缘电阻测试仪的斜坡测试是非常必要的!发现绝缘不良,可以及时止损。斜坡电压测试是随时间施加一个不断增加的电压(电压通常以五个一分钟时间增量来完成)。在此情况下,我们并不希望电阻上升;良好的绝缘应该保持其电阻读数不变。不良绝缘的电阻会降低,甚至可能被击穿。
一个经验规则是:电阻度数一旦偏离25%,就说明绝缘不良,需要停止加压。通过逐步加压或斜坡电压测试,可以发现易于发生电弧击穿故障的绝缘,日本日置电机株式会社生产的IR3455-30树脂砂高压绝缘电阻表能够测量极化指数和吸收比,也可以进行步进电压测试。

总的来看
这两个问题都有相应的解决办法
极化指数测试适合查找湿气和污染问题
斜坡电压测试适合发现实际损坏问题

绝缘电阻测试仪的斜坡电压绝缘测试


PI 为极化指数,是指绝缘测试时10 分钟的绝缘阻值和1 分钟绝缘阻值的比值

DAR 为介质吸收比,是指绝缘测试时1 分钟的绝缘阻值和15秒绝缘阻值的比值。

为什么绝缘电阻测试中不能只测量绝缘电阻?

因为只有当绝缘缺陷贯通于两极之间时,绝缘电阻测量才比较灵敏。若绝缘只存在局部缺陷,而两极间仍保持有部分良好绝缘,绝缘电阻很少下降或没有变化,测量绝缘电阻试验便不能发现此类缺陷。此时就需要通过其他参数发现绝缘缺陷,例如吸收比,极化指数和介质放电率。同时测量这些参数,可有效监测出绝缘是否有贯通或集中性缺陷,整体受潮或贯通性受潮等。

绝缘电阻
•功能:大致评估设备绝缘情况好坏
•定义:在设备绝缘结构的两个电极之间施加的直流电压值与流经该电极的泄漏电流值之比。若无特殊说明,均值加压1min的测试值。推荐使用IR4056-20数字绝缘电阻测试仪。

•测试标准:
对于输变电设备,要求绝缘电阻>10000Ω
—《输变电设备状态检修试验规程Q/GDW168-2008》
对于电气装置,要求绝缘电阻值不低于产品出厂试验值的70%
——《电气装置安装工程电气设备交接试验标准GB50150-2006》

吸收比
•功能:发现隐藏绝缘缺陷,如测量绝缘不良、整体受潮、绝缘油严重劣化、外部绝缘部分脏污或测量线断线,绝缘老化等
•定义:在同一次绝缘电阻试验中,1min时的绝缘电阻值与15s时的绝缘电阻值之比。,推荐使用IR4057-20数字兆欧表

•测试标准:
对于输变电设备,要求吸收比不小于1.3
——《输变电设备状态检修试验规程Q/GDW168-2008》
对于电气装置,要求吸收比与产品出厂值相比应无明显差别,在常温下应不小于 1.3;当R60s大于3000MΩ时,吸收比可不做考核要求。
——《电气装置安装工程电气设备交接试验标准GB50150-2006》


极化指数
•功能:发现隐藏绝缘缺陷,如测量绝缘不良、整体受潮、绝缘油严重劣化、外部绝缘部分脏污或测量线断线,绝缘老化等
•定义:在同一次绝缘电阻试验中,10min中时的绝缘电阻值与1min时的绝缘电阻值之比值。
•测试标准:

对于输变电设备,要求极化指数不小于1.5
——《输变电设备状态检修试验规程Q/GDW168-2008》
对于电气装置,要求测得值与产品出厂值相比应无明显差别,在常温下不小于1.3;当R60s大于10000MΩ时,极化指数可不做考核要求。
——《电气装置安装工程电气设备交接试验标准GB50150-2006》

介质放电率
•功能:通过测量绝缘体的放电电流,发现多层绝缘中的某一层绝缘缺陷
•定义:在绝缘测试停止加压后,测量一分钟内的介质释放的电流。它的大小取决于测试回路中的电容和绝缘测试的终止电压。
•测试标准:绝缘层均质的绝缘体的介质放电率将接近于零,而可接受的多层次绝缘体的zuida介质放电率不超过2。
