绝缘测试历史数据这么用,事半功倍

时间:2020-04-17 18:56:59 来源:美国福禄克 点击:700次

绝缘测试历史数据这么用,事半功倍

电机等电气设备需要定期测试,大多数工程师都会重点关注当次测试后的结果。实际上,将过往的数字兆欧表的测试数据结合在一起进行分析,可以识别趋势,更早发现问题,从而进行维护或维修。这种基于兆欧表数据收集和分析的维护方法称为预测性维护。
预测性维护可以帮助工程师有效控制停工时间、zuida程度降低成本,大大减少设备计划外停机的概率。在日常设备维护时,要收集哪些数据,如何分析及处理才能全面掌握设备健康情况?我们来一起看看:

绝缘兆欧表

绝缘测试≠绝缘电阻值

以电机维护为例,电机内绕组的绝缘涂层性能会随时间及磨损发生下降。判断绝缘性能下降的方法之一是分析随时间采集的漏电流数据。当绝缘性能下降或被损坏时,电流将泄漏到电机部件,造成严重磨损。绝缘层可确保电流按照设计正确流通。



电机的绝缘电阻测试应重点关注电容和漏电流。极化指数(PI)和介质吸收比(DAR)测试用于检测绝缘电阻。福禄克绝缘电阻测试仪自动计算PI和DAR,无需额外设置。绝缘兆欧表将识别电流在特定周期内的变化,然后以比值的形式进行比较。

例如,如果10分钟之后的电流与1分钟之后的电流相同,比值则为1:1。但在实际测试中,电压和温度等因素会影响电流流通,所以这种比值几乎是不存在的,由于电压和温度都不稳定,所以必须对其进行补偿,以确定实际的绝缘电阻性能。

因此,为了获得更加准确可靠的结果,绝缘电阻测试期间收集的数据至少应包括:
•绝缘电阻值
•时间戳
•输出测试电压
•测试持续时间
•温度补偿

高压兆欧表

分析数据提早发现绝缘问题

在积累了足够的测试数据后,您的团队就可以从不同的视角和专业知识分析累积的数据,发现趋势和问题,确定下一步的措施,以及批准设备维修或更换。

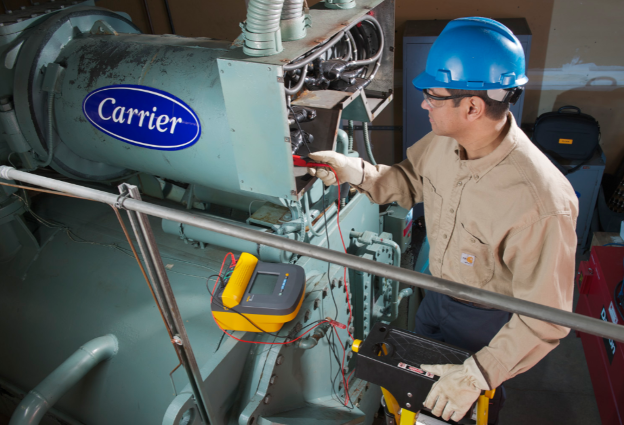

技术人员利用带有Fluke Connect®技术的Fluke 1550C FC高压兆欧表(高压绝缘电阻测试仪),对电机进行了测试,测试其电容和漏电流。

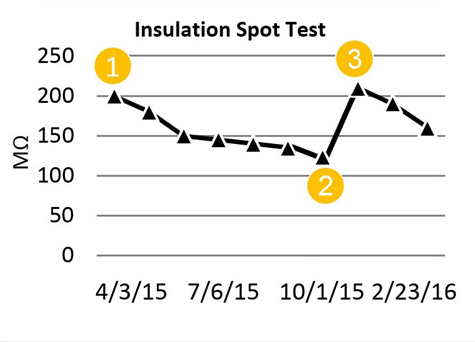

兆欧表的绝缘电阻数据分析

随时间变化的绝缘电阻趋势曲线


1. 测试很快完成,数据通过FC保存至云端,负责计划系统运行时间的维护经理可通过PC或笔记本电脑立即查看和分析数据。
2. 随时间变化的测试数据表明绝缘电阻正在逐渐下降,同时可能产生了较大漏电流。一旦绝缘电阻值低于预设值,电机就需要进行维护。
3. 维护经理可提前选择对系统生产影响zui小的时间点进行维护,避免了设备突然宕机造成的计划外停产。

维护经理利用Fluke Connect应用程序生成了一份简单的报告,该程序中可显示电机的所有相关数据。报告包括每次测试结果,以及变化趋势,通俗易懂,非常适合与客户或设备经理进行分享。Fluke Connect使数据收集和分析工作更简单,通过拖拽操作即可生成报告。

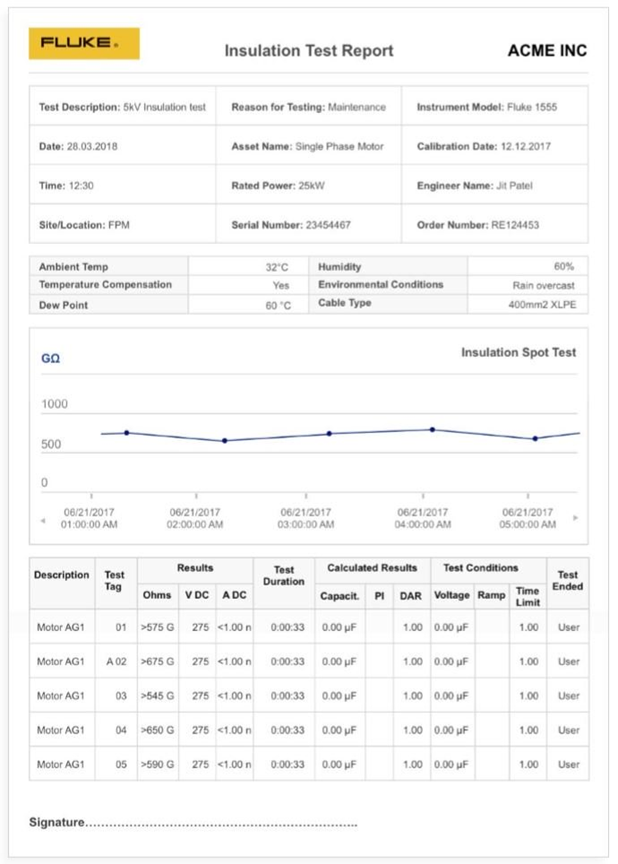

兆欧表绝缘电阻数据报告

通过Fluke connect应用程序生成的测试报告


在维护团队和专家团队之间共享数据,意味着更有效的预防性维护计划、更开阔的系统视野,以及更容易制定决策。

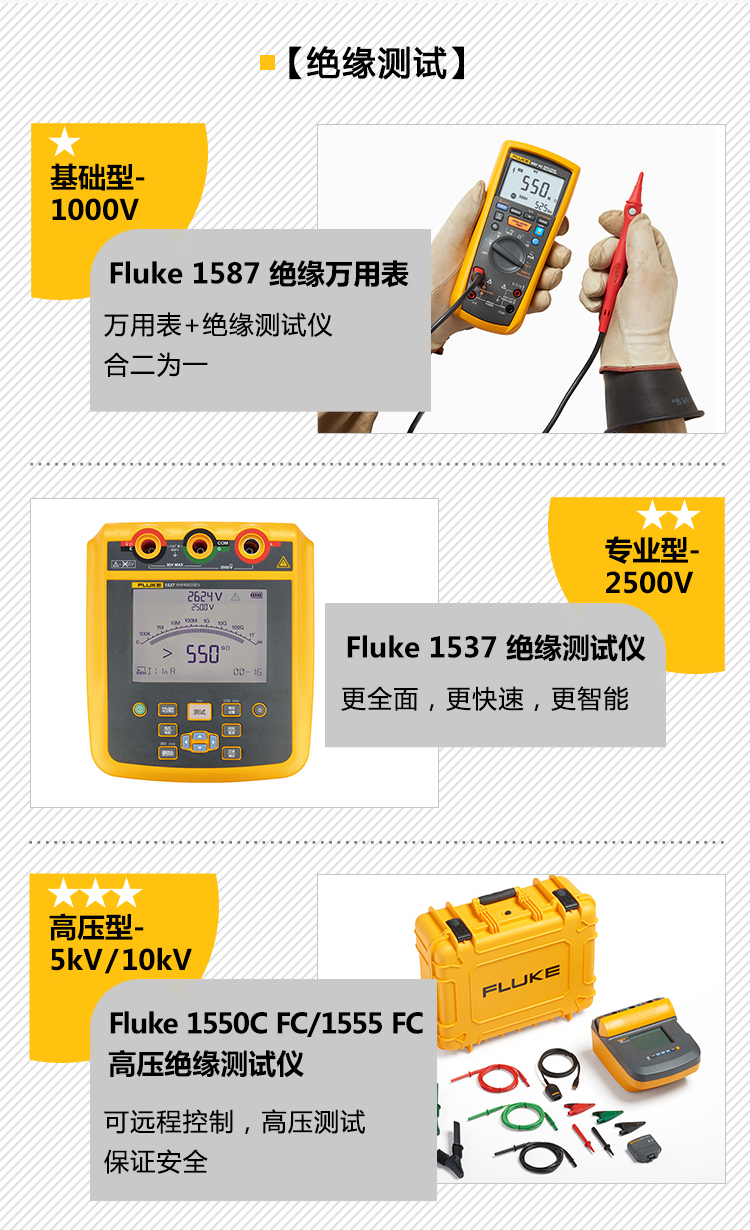

福禄克绝缘电阻测试仪、绝缘兆欧表

http://www.8871.net/newproduct/FLUKE-ZHAOOUBIAO.html

福禄克绝缘电阻测试仪

 本文章转自“福禄克公司”微信公众号,更多信息请微信搜索关注福禄克公司
