日本日置非接触式钳形功率计 PW3365-30

日本日置非接触式钳形功率计 PW3365-30金属非接触式功率测量!无短路危险,新增谐波测量功能,更高可达13次。电线上直接测量电压,无短路危险,zui适用于大楼、办公室的功率测量、确认节能效果,单相~三相4线、zuida400V电线,可测量zui小50.000mA量程到泄漏电流(需要传感器选件),数据能长期保存在SD卡中,设置向导功能有助于正确接线(清晰显示连接状态的图表向导画面)

产品详情

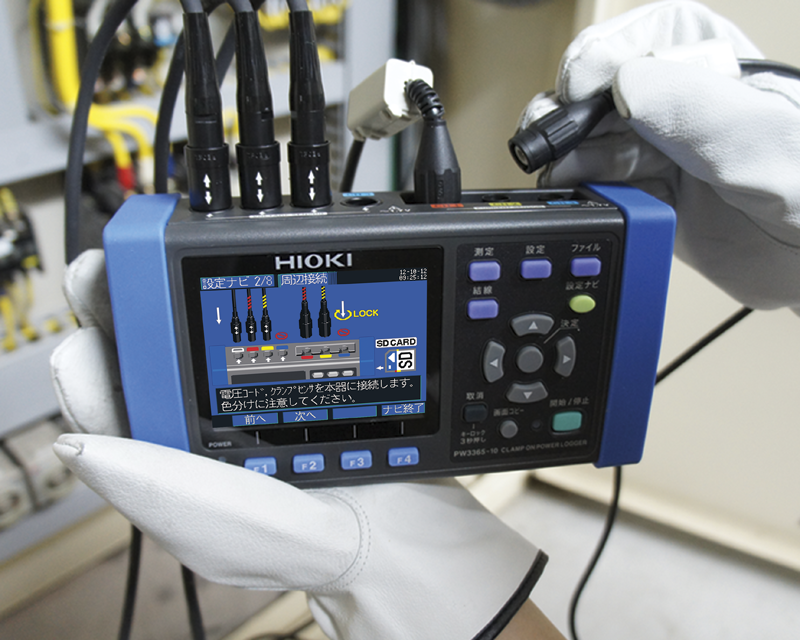

日本日置非接触式钳形功率计 PW3365-30

金属非接触式功率测量!无短路危险
● 新增谐波测量功能,更高可达13次。
● 电线上直接测量电压,无短路危险
● zui适用于大楼、办公室的功率测量、确认节能效果
● 单相~三相4线、zuida400V电线
● 可测量zui小50.000mA量程到泄漏电流(需要传感器选件)
● 数据能长期保存在SD卡中
● 设置向导功能有助于正确接线(清晰显示连接状态的图表向导画面)
注意:PW3365-30主机无法单独测量电流、功率。请根据测量目的另外购买选件中的钳形电流传感器。另外,为了保证测量数据的保存工作,请务必购买使用选件中的SD卡。

PW3365-30各种奖项

·German Design Award Special 2016(※针对电压传感器PW9020)
·机械工业设计奖 评审委员会特别奖 2015年度 日刊工业报(※针对PW3365-30)
·2014 JECA FAIR产品大赛 获得国土交通大臣奖(※针对PW3365-30)

PW3365-30各种奖项

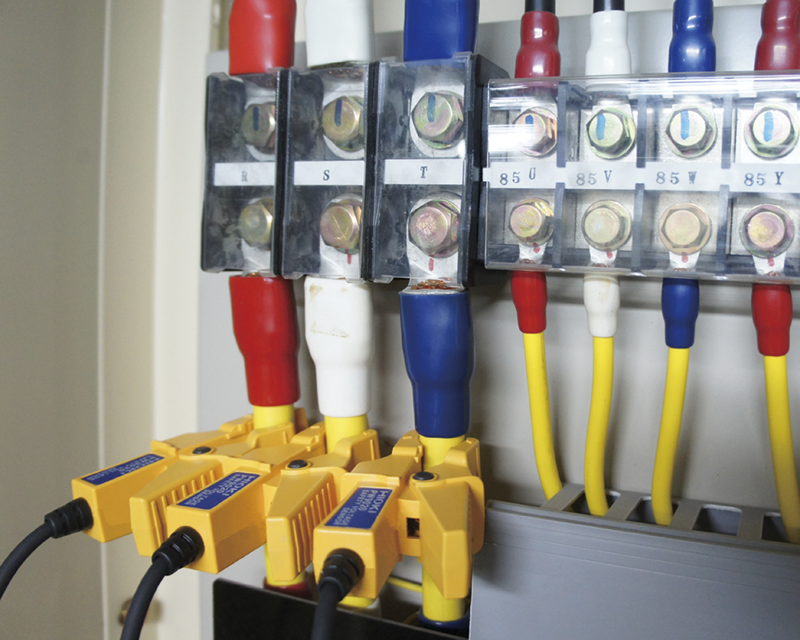

使用PW3365-30钳形功率计测量功率,不会遗漏断路器,更加简单安全

以前使用钳形功率计测量电压时需要接触金属端子,而使用新开发的金属非接触电压传感器只需夹住被包裹电线即可完成测量。不会接触充电部分,所以完全没有短路的危险,在端子部分被包裹的地方也无需剥开绝缘层,直接连接电线外皮,非常简单。

 使用PW3365-30钳形功率计测量功率

PW3365-30通过图形显示简单易懂的指导钳形功率的接线步骤

如果使用设置向导,则可以在画面中介绍接线到测量的步骤,从而能够轻松的完成三相功率测量的设置工作。如果接线错误的话,也会通过FAIL显示来通知,这样防止发生测量错误。

PW3365-30通过图形显示

用图表显示钳形功率计的测量值,PW3365-30测量结果一目了然

可以将测量值转换为便于管理的图表并显示出来。不仅其瞬态的测量值,还能在电量值的推移或时序的图标显示中使用光标确认zuida/zui小/平均值。

PW3365-30测量结果一目了然

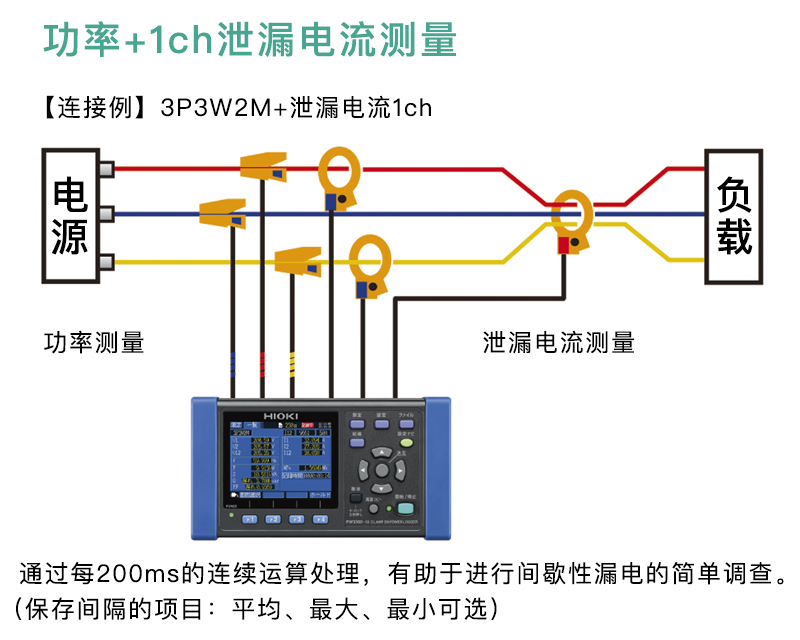

使用PW3365-30进行泄漏电流测量

钳形传感器和另售选件中的钳形泄漏电流传感器相连接,可以同时进行功率+1ch泄漏电流测量。而且,通过连接3个钳形泄漏电流传感器,能够同时记录3ch的泄漏电流。

使用PW3365-30进行泄漏电流测量

日本日置非接触式钳形功率计 PW3365-30的测量参数:

测量线路
(可测电路数)
50/60 Hz, 单相2线 (1回路/2回路/3回路),单相3线 (1回路), 三相3线/三相4线 (1回路),仅电流1~3CH
测量项目电压/电流真有效值,电压/电流基波值,电压/电流基波相位角,频率,电压波形峰值(值),电流波形峰值(值)
有功/无功/视在功率,功率因数(滞后·超前)或位移功率因数(滞后·超前)有功(消耗·再生)/无功电能(滞后·超前),有功(消耗·再生)/无功功率电量(滞后·超前),有功(消耗·再生)/无功功率电量值(滞后·超前),功率因数电量,电费显示
谐波谐波电压、谐波电流、电压总谐波畸变率(THD-F或THD-R),电流总谐波畸变率(THD-F或THD-R),更高可达13次
电压量程AC 400 V
电流量程AC 500.00 mA~5.0000 kA(根据所用传感器不同测量范围有不同), AC 50.000 mA~5.0000 A 仅限泄漏电流)
功率量程200.00 W~6.0000 MW (根据电压/电流量程和测量线路的组合而定)
基本精度电压 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020组合精度)
电流 : ±0.3% rdg. ±0.1% f.s. + 电流传感器精度
功率 : ±2.0% rdg. ±0.3% f.s. + 电流传感器精度(功率因数=1)
显示更新率约0.5 s (SD卡·内部存储,LAN·USB 通讯时除外)
数据记录实时保存在SD卡、内存中
保存间隔时间1~30秒, 1~60分, 14档切换
保存项目测量值保存:仅平均值/ 平均·zuida·zui小
画面复制: BMP形式 (可以zui短间隔时间每5分钟进行保存)
波形保存: 二进制格式 (可以zui短间隔时间每1分钟进行保存)
接口SD存储卡
LAN 100BASE-TX: HTTP服务器功能,通过通讯应用软件设置·数据下载
USB2.0: 和电脑连接时、将SD存储卡和内存识别为移动存储设备, 通过通讯应用软件设置·数据下载
功能接线确认、设置导航、时钟等
电源AC适配器 Z1008 (100V~240V, 50/60Hz), 45VA (含AC适配器)
电池组9459: (zuida额定功率4VA, 通过连接AC适配器充电6小时10分钟), 连续使用时间 5h (背光灯OFF)
体积及重量180 W × 100 H × 48 D mm, 540 g (未安装PW9002时)
180 W × 100 H × 67.2 D mm, 820 g (安装有PW9002时)
附件电压传感器PW9020 ×4, AC适配器Z1008 ×1, USB连接线(0.9 m) ×1, 使用说明书 ×1, 测量指南 ×1, 彩色螺旋管 (红蓝黄各4个) ×1组, 螺旋管 ×10 (用于捆扎连接线)

日本日置非接触式钳形功率计 PW3365-30

日本日置非接触式钳形功率计 PW3365-30的选件:

电流输入
钳式传感器 9661:电流传感器,AC500A
钳式传感器 9669:电流传感器,AC1000A
钳式传感器 9694:电流传感器,AC5A
钳式传感器 9660:电流传感器,AC100A
钳式传感器 9695-02:电流传感器,AC50A
钳式传感器 9695-03:电流传感器,AC100A
柔性电流钳 CT9667:频带10Hz~20kHz(±3dB);额定初级电流AC 5000 A/ 500 A;输出电压AC 500 mV/ f.s.;可测导体直径φ100mm〜 φ254 mm,zui多3种
连接电缆 9219:连接9695-02/03,采用BNC端子输出

用于泄漏电流测量(不能测量功率)
泄漏电流钳 9675:泄漏电流传感器,AC10A
泄漏电流钳 9657-10:泄漏电流传感器,AC30A

用于钳形传感器适配器
钳式转换器 9290-10:zuidaAC1000A,用于钳形表的转换器

电压输入
※PW9020标配4根,可以另外购买(以1根为单位)
电压传感器PW9020:PW3365-30专用,线长3m

保存媒介
* SD 卡注意事项 请使用HIOKI原装SD卡Z4001。若使用保证其他厂商的SD卡,则无法保证正常操作。
SD存储卡2GB Z4001:用于保存测量数据

供电电源
电池组 9459:7.2 V DC, 2700 mAh
电池套装 PW9002:和电池组9459配套的电池盒
AC适配器Z1008:AC100~240V



本产品浏览 556 次,标签:钳形功率计,功率分析仪,功率计,
采购:日本日置非接触式钳形功率计 PW3365-30
